Produção de encaixes e rasgos com duas mesas

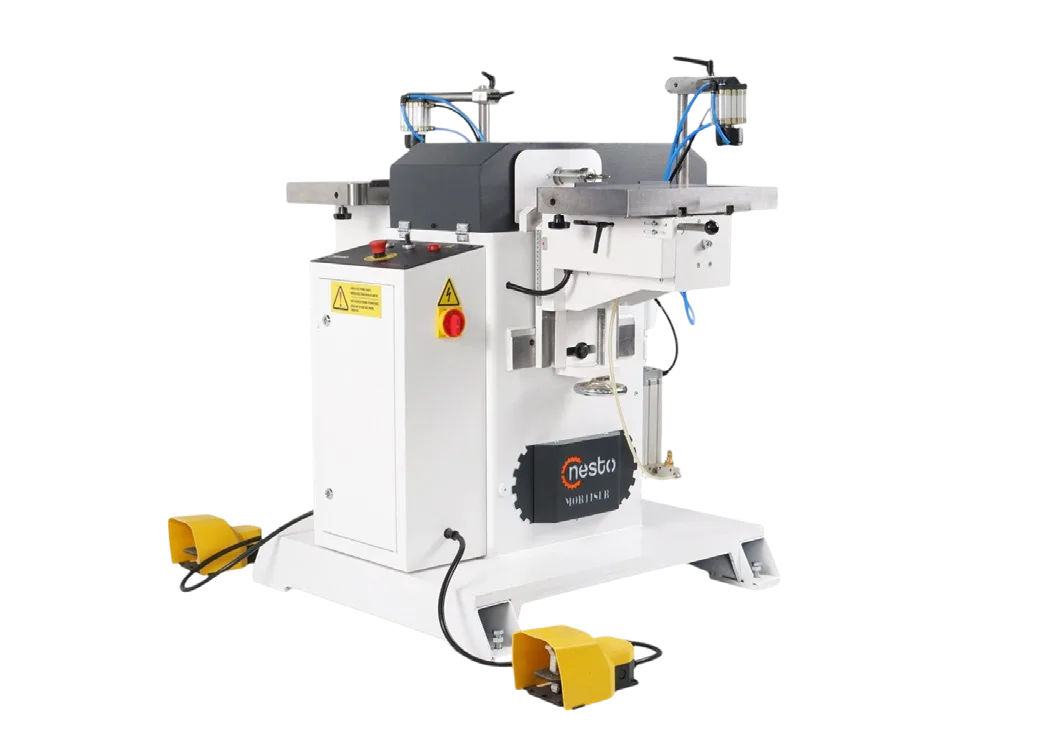

Escopleadeira
Produza juntas repetíveis com duas estações ajustáveis
Duas mesas, prensas pneumáticas e referências de ângulo e altura apoiam encaixes consistentes em peças de mobiliário de madeira maciça.
- Duas mesas preparadas de forma independente
- Fixação pneumática e controlo por pedais
- Corpo compacto de 1.365 × 1.400 × 1.500 mm
Inclua o desenho, espécie de madeira, secção, dimensões do encaixe, ângulo e quantidade diária no formulário.
Características Gerais e Capacidades de Produção
Produção compacta de encaixes com duas mesas
A escopleadeira produz encaixes e rasgos repetíveis para peças de mobiliário e marcenaria. O corpo compacto reúne duas estações, fixação e controlo do ciclo em torno de uma unidade de usinagem protegida.
Fluxo de produção com duas mesas
As duas mesas podem ser preparadas para a mesma peça ou operações diferentes. Enquanto um lado é ajustado, o outro pode permanecer pronto para o ciclo seguinte.
Fixação pneumática da peça
As prensas pneumáticas superiores fixam a peça durante a usinagem, mantendo as superfícies de contacto visíveis durante o posicionamento.
Mesas de trabalho com ajuste angular
O ângulo pode ser referenciado na escala graduada para posicionar de forma consistente componentes inclinados de mobiliário e marcenaria.
Ajuste da referência de altura
A escala de altura ajuda a repetir a posição da mesa ao mudar de peça ou regressar a uma configuração anterior.
Usinagem de encaixes e rasgos
A unidade horizontal remove material ao longo do eixo da união para formar o lado fêmea das ligações de encaixe e espiga em madeira maciça.
Especificações Técnicas
| Especificação | Máquina padrão |
|---|---|
| Dimensões da máquina (C × L × A) | 1,365 × 1,400 × 1,500 mm53.74 × 55.12 × 59.06 in |
| Potência total instalada | 4 kW |
| Peso da máquina | 400 kg |
| Mesas de trabalho | Duas estações que podem ser preparadas de forma independente |
| Fixação da peça | Prensas pneumáticas superiores nas duas mesas |
| Ajuste das mesas | Ajustes de ângulo e referência de altura |
| Controlo do ciclo pelo operador | Painel de controlo e dois pedais |
Posto de Trabalho e Componentes Padrão
Duas mesas de trabalho
Duas mesas separadas permitem preparar peças iguais ou duas operações de união diferentes na mesma área.
Prensas pneumáticas superiores
Cada posto possui fixação pneumática para manter a peça apoiada durante o ciclo.
Ajustes de ângulo e altura das mesas
As referências graduadas de ângulo e altura ajudam a repetir o ajuste mecânico para peças recorrentes.
Unidade horizontal de escoplear protegida
O spindle de corte fica protegido por uma cobertura, deixando exposta apenas a extremidade na zona de trabalho.
Spindle e porta-ferramenta de escoplear
O spindle horizontal e o porta-ferramenta formam o rasgo ao longo do eixo e mantêm a ferramenta alinhada com a mesa.
Painel do operador e pedais
Os comandos de arranque, paragem e emergência ficam no painel frontal; dois pedais ajudam a gerir as estações durante o manuseamento da peça.
Aplicações típicas
- Juntas de espiga e encaixe
- Componentes de marcenaria
- Pés de cadeiras
Seleção do modelo
Perguntas frequentes
Para que operações foi desenvolvida a escopleadeira Nesto?
A máquina foi desenvolvida para produzir o lado fêmea das juntas de espiga e encaixe: encaixes e rasgos em componentes de mobiliário e marcenaria de madeira maciça. A unidade horizontal cria geometrias repetíveis.
Como as duas mesas melhoram o fluxo de produção?
As duas mesas podem ser preparadas para a mesma peça recorrente ou para operações diferentes. Enquanto uma peça é posicionada de um lado, o outro pode permanecer pronto para o ciclo seguinte.
Como as peças são fixadas e as mesas ajustadas?
Cada mesa utiliza uma prensa pneumática superior para fixar a peça. Referências graduadas de ângulo e altura ajudam a documentar e repetir o ajuste mecânico para peças recorrentes.
Que peças de mobiliário podem receber encaixes e rasgos?
Aplicações típicas incluem componentes de cadeiras e mesas, estruturas de mobiliário, travessas, pés e outras peças de marcenaria em madeira maciça que exigem encaixes consistentes.
Quais são as dimensões, a potência e o peso da máquina?
As dimensões são 1.365 × 1.400 × 1.500 mm (53,74 × 55,12 × 59,06 in). A potência total instalada é 4 kW e o peso é 400 kg (882 lb).
Qual é a diferença entre uma escopleadeira e uma espigadora CNC?
A escopleadeira produz o lado fêmea rebaixado da união: o encaixe ou rasgo. A espigadora forma a espiga saliente. Os dois processos são complementares em juntas de madeira.
Que dados da peça devem ser enviados para avaliar a produção?
Envie o desenho, espécie de madeira, secção, largura, comprimento e profundidade do encaixe, ângulo necessário, quantidade diária e, se possível, uma amostra da união.
