Çift tablalı CNC erkek zıvana üretimi

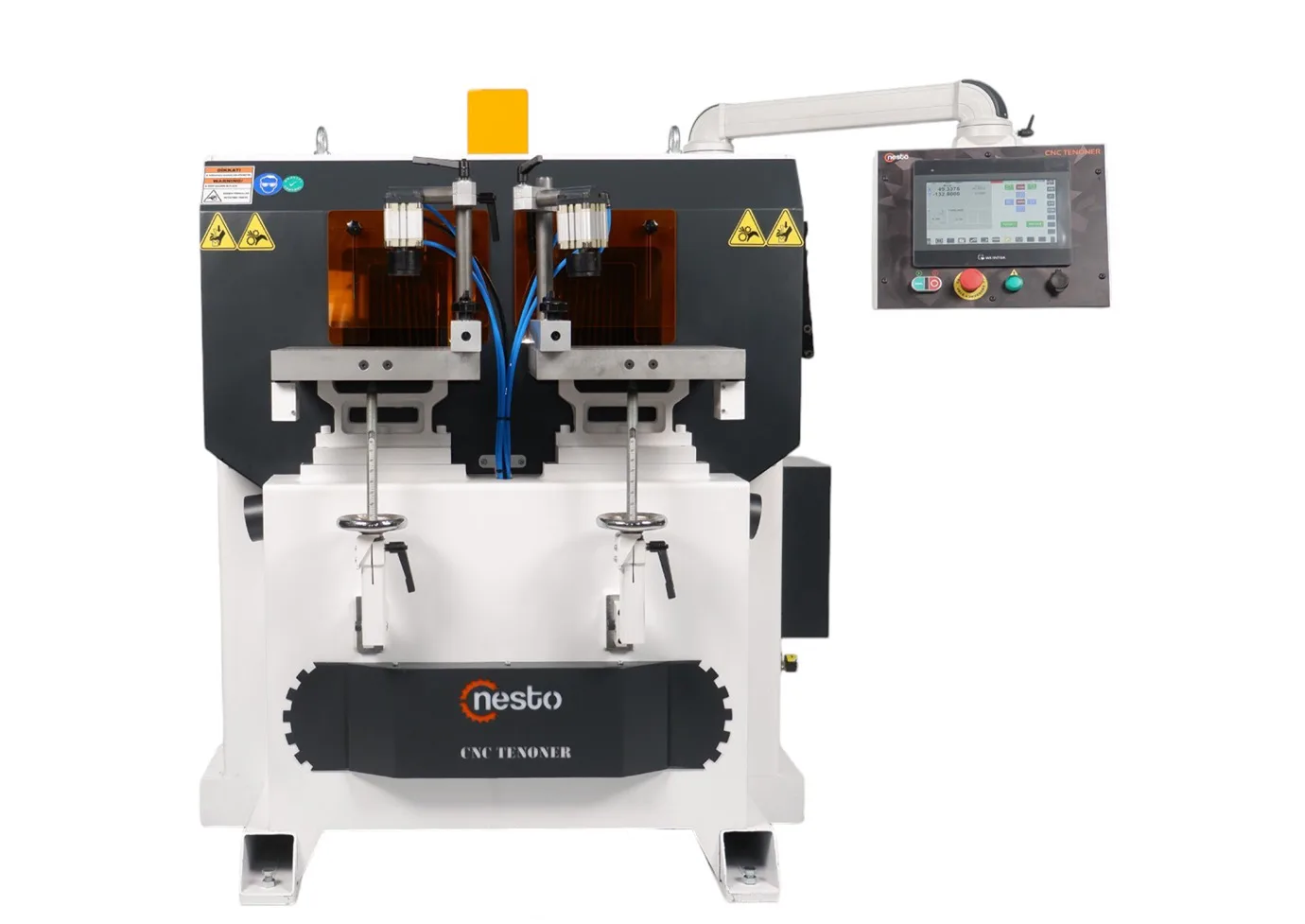

CNC Erkek Zıvana Makinesi
Kontrollü geometriyle tekrarlanabilir mobilya zıvanaları üretin
Bağımsız hazırlanabilen iki çalışma tablası, kayıtlı parça programları ve değiştirilebilir uçlu üçlü kesici kafa; tutarlı erkek zıvana üretimini destekler.
- 130 × 100 mm maksimum düz kesim ölçüsü
- 0–50 mm derinlik ve 0–90° açı aralığı
- 700 zıvana/saat referans üretim
Teklif formuna parça çizimini, ağaç türünü, kesit ölçüsünü, zıvana boyutlarını, gereken açıyı ve günlük adedi ekleyebilirsiniz.
Genel Özellikler ve Üretim Kabiliyetleri
Masif ahşap bağlantılar için CNC erkek zıvana üretimi
CNC Erkek Zıvana Makinesi; mobilya ve doğrama parçalarındaki zıvana bağlantısının dışarı çıkan erkek tarafını şekillendirir. Kontrollü geometri, iki çalışma tablası ve kayıtlı parça programları; kayıt, iskelet, ayak ve benzeri masif ahşap bileşenlerde tekrarlanabilir üretimi destekler.
Bağımsız ayarlanabilen iki çalışma tablası
Tablalar aynı tekrarlı parça veya iki farklı iş için hazırlanabilir. Bu düzen, sıradaki parçanın hazır tutulmasına ve tekrarlanan ayar ile taşıma süresinin azaltılmasına yardımcı olur.
CNC arayüzü ve tekrar kullanılabilir parça kütüphanesi
Parça adları ve ölçüleri kontrol arayüzünde saklanabilir. Böylece tekrarlanan ürünler daha az veri girişiyle çağrılırken kayıtlı geometri korunur.
Düz, yuvarlak ve profilli zıvana geometrileri
Çalışma aralığı; belirtilen kesit, boy, derinlik ve açı sınırları içinde düz, yuvarlak ve profilli zıvana formlarını destekler. Nihai uygunluk, parça çizimi ve bağlantı numunesi üzerinden değerlendirilir.
Rijit ve titreşime dayanıklı şasi
Güçlendirilmiş gövde, tekrarlanan üretim çevrimlerinde kesici ünite ve çalışma tablası referanslarının kararlı kalmasına odaklanır.
Servo tahrikli eksenler ve hassas hareket
Servo tahrik ve hassas vidalı mil hareketi; programlanmış parçalar arasında zıvana ölçüsü, derinliği ve açısı ayarlanırken kontrollü konumlandırmayı destekler.
Değiştirilebilir uçlu üçlü kesici kafa
Üç parçalı kesici kafa, değiştirilebilir uçlar kullanır; böylece kesici ağızların bakımı için tüm takım gövdesinin değiştirilmesi gerekmez.
Teknik Özellikler
| Özellik | Standart makine |
|---|---|
| Maksimum düz kesim ölçüsü | 130 × 100 mm5.12 × 3.94 in |
| Maksimum yatay zıvana boyu | 130 mm5.12 in |
| Maksimum dikey zıvana boyu | 90 mm3.54 in |
| Zıvana derinlik aralığı | 0–50 mm0.00–1.97 in |
| Zıvana açı aralığı | 0–90° |
| Referans üretim kapasitesi | 700 zıvana/saat |
| Makine ölçüleri (U × G × Y) | 1,230 × 1,220 × 1,520 mm48.43 × 48.03 × 59.84 in |
| Makine ağırlığı | 700 kg |
| Toplam kurulu güç | 5 kW |
| Basınçlı hava ihtiyacı | 6 bar |
Standart Ana Donanım
Değiştirilebilir uçlu üçlü kesici kafa
Standart üçlü kesici takım erkek zıvanayı şekillendirir ve aşınan uçların ayrı ayrı yenilenmesini sağlar.
Ayarlanabilir çift çalışma tablası
İki çalışma istasyonu aynı tekrarlı programı veya farklı parçaları destekler; mekanik referanslar tekrarlanabilir konumlandırmaya yardımcı olur.
CNC kontrol ve parça hafızası
Operatör arayüzü, tekrarlanan mobilya bileşenlerinin daha hızlı çağrılması için parça adlarını ve ölçü reçetelerini saklar.
Pnömatik sabitleme ve hava hazırlama
Pnömatik baskılar parçayı her iki tablaya sabitler. Makine, regüle edilmiş 6 bar basınçlı hava beslemesi gerektirir.
- 6 bar
Dereceli manuel ayar referansları
Tablalardaki dereceli skalalar, bilinen bir parça ayarına dönüldüğünde mekanik konumun kaydedilip tekrarlanmasına yardımcı olur.
Tipik uygulamalar
- Zıvana ve zıvana deliği bağlantıları
- Doğrama bileşenleri
- Sandalye ayakları
Model seçimi
Sık sorulan sorular
Nesto CNC Erkek Zıvana Makinesi hangi parçaları üretmek için tasarlanmıştır?
Makine, masif ahşap mobilya ve doğrama bileşenlerindeki zıvana bağlantısının dışarı çıkan erkek tarafını şekillendirir. Kayıtlar, iskelet parçaları, sandalye ve masa bileşenleri, ayaklar ve tekrarlanabilir zıvana geometrisi gereken benzer parçalar tipik uygulamalardır.
Maksimum zıvana ölçüleri ve açı aralığı nedir?
Maksimum düz kesim ölçüsü 130 × 100 mm’dir (5,12 × 3,94 in). Maksimum yatay zıvana boyu 130 mm (5,12 in), maksimum dikey boy 90 mm (3,54 in), derinlik 0–50 mm (0–1,97 in), açı ise 0–90° aralığındadır.
İki çalışma tablası üretim akışına nasıl katkı sağlar?
İki tabla aynı tekrarlı parça veya farklı işler için hazırlanabilir. Bir tarafta sıradaki parça konumlandırılırken diğer tarafın hazır kalabilmesi, tekrarlanan ayar ve parça taşıma süresinin azaltılmasına yardımcı olur.
CNC kontrol ve parça kütüphanesi ne sağlar?
Arayüz, parça adlarını ve ölçü reçetelerini saklar. Böylece tekrarlanan bir bileşen daha az veri girişiyle çağrılırken kayıtlı zıvana geometrisi korunur.
Değiştirilebilir uçlu üçlü kesici kafa nasıl çalışır?
Standart üç parçalı kesici kafa, değiştirilebilir kesici uçlarla erkek zıvanayı şekillendirir. Aşınan kesici ağızlar, takım gövdesinin tamamı değiştirilmeden ayrı ayrı yenilenebilir.
Makinenin ölçüleri, gücü, ağırlığı ve hava ihtiyacı nedir?
Makine ölçüleri 1.230 × 1.220 × 1.520 mm’dir (48,43 × 48,03 × 59,84 in). Kurulu güç 5 kW, ağırlık 700 kg (1.543 lb), basınçlı hava ihtiyacı 6 bar’dır. Referans üretim 700 zıvana/saat olup parça ve ayara göre değişir.
CNC erkek zıvana makinesi ile zıvana deliği açma makinesi arasındaki fark nedir; değerlendirme için ne paylaşılmalıdır?
CNC erkek zıvana makinesi bağlantının dışarı çıkan erkek zıvanasını, zıvana deliği açma makinesi ise içte kalan dişi deliği veya kanalı oluşturur. Değerlendirme için parça çizimi, ağaç türü, kesit, zıvana boyu, derinliği, açısı, günlük adet ve varsa numune bağlantı paylaşılmalıdır.
