حل CNC صناعي

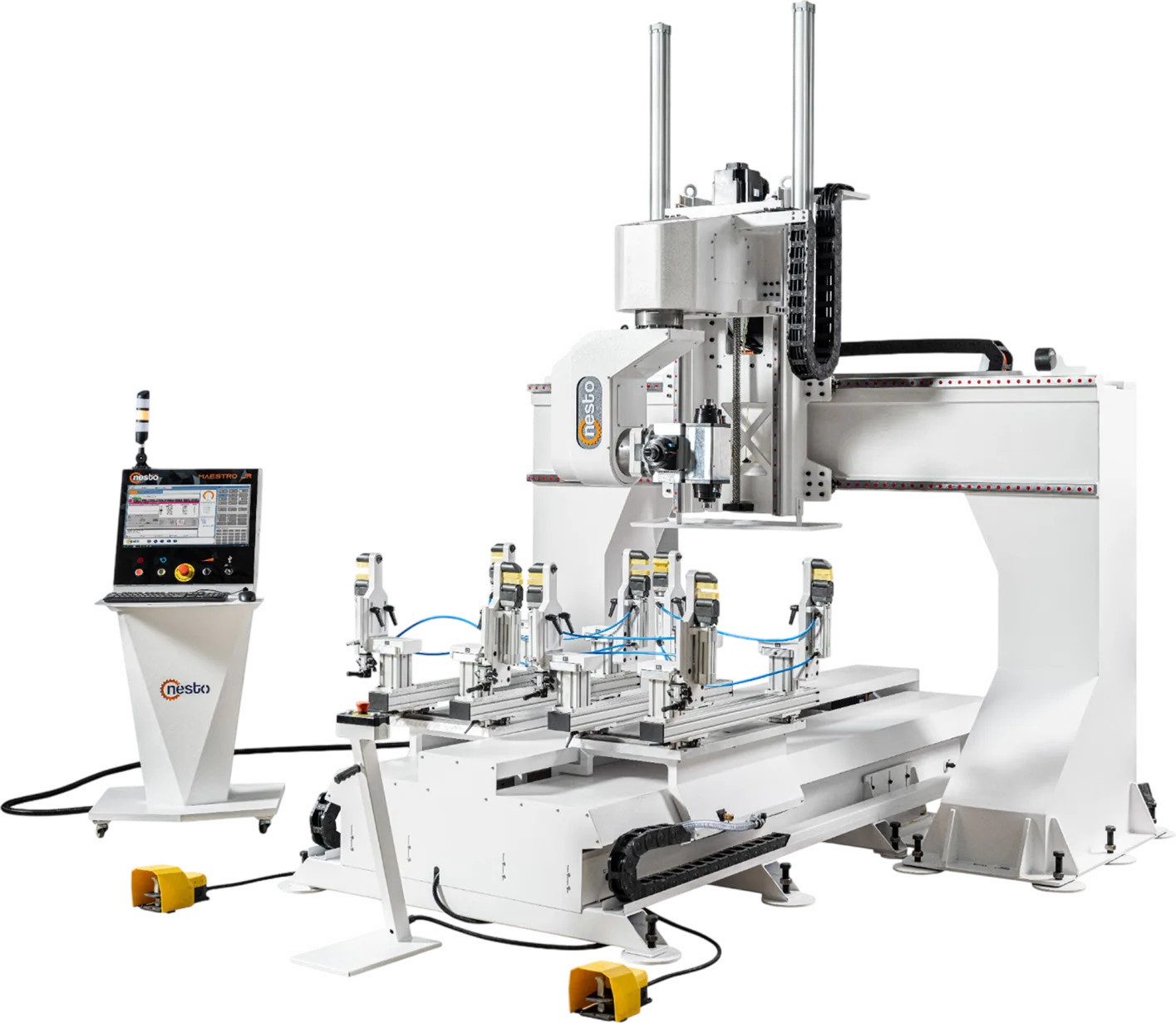

Maestro JR. مركز تشغيل CNC بخمسة محاور
لنجهّز الماكينة المناسبة لإنتاجك
شاركنا متطلبات القطعة والخامة والطاقة الإنتاجية، وسيساعدك فريقنا في تحديد التجهيز المناسب للماكينة.
- تجهيز حسب التطبيق
- استشارة مبيعات فنية
- تخطيط التركيب وخدمة ما بعد البيع
يمكنك إرفاق رسومات القطع ومتطلبات الإنتاج في نموذج عرض السعر.
الميزات العامة وقدرات الإنتاج
تشغيل مدمج بخمسة محاور لقطع الخشب الصلب
تجمع Maestro JR. التفريز متعدد الأوجه والثقب والتشكيل والوصلات ضمن حيز مدمج يبلغ 1,200 × 1,200 × 500 مم.
- X 1,200 mm
- Y 1,200 mm
- Z 500 mm
رأس ELTE 2+2 للعمليات متعددة الاتجاهات
يوفر الرأس بقدرة 7 كيلوواط مخارج أدوات رأسية وعرضية حتى 18,000 دورة/دقيقة للوصول إلى أوجه مختلفة بعدد تغييرات تثبيت أقل.
- ELTE 2+2
- 7 kW
- 18,000 دورة/دقيقة
حركة مؤازرة على جميع المحاور
تدعم المحركات المؤازرة التسارع المضبوط والحركة المنسقة والتموضع المتكرر في كامل حيز التشغيل.
هيكل أحادي صلب لتشغيل مستقر
يوفر الهيكل المعزز المقاوم للاهتزاز قاعدة مستقرة لعمل المغزل السريع والحركة المنسقة بخمسة محاور.
تثبيت قابل للضبط لأشكال مختلفة
تساعد الدعامات المتحركة والمشابك الهوائية على تثبيت القطع الخام مع الحفاظ على وصول الأدوات إلى عدة أوجه.
دعم تثبيت للمكونات الطويلة وغير المنتظمة
تتيح مواضع الدعم القابلة للضبط تكييف التثبيت مع الخام والهندسة النهائية والأوجه المطلوب تشغيلها.
متابعة عن بُعد وتقارير إنتاج
تجمع محطة التشغيل التحكم والاتصال عن بُعد والتقارير المتقدمة والمعاينة ثلاثية الأبعاد لمتابعة أوضح للإنتاج.
محاكاة CAD/CAM وبرمجة محسنة
يمكن برمجة النماذج ومحاكاتها ثلاثي الأبعاد، وإدخال بيانات STL وDWG وDXF وIGES المدعومة، فيما يساعد التحسين على ترتيب العمليات.
المواصفات الفنية
| المواصفة | Maestro JR. |
|---|---|
| مشوار المحور X | 1,200 mm47.24 in |
| مشوار المحور Y | 1,200 mm47.24 in |
| مشوار المحور Z | 500 mm19.69 in |
| تجهيز المغزل | ELTE 2+2 |
| قدرة المغزل | 7 كيلوواط (9.38 حصان) |
| سرعة المغزل | 18,000 rpm |
| محامل المغزل | محامل خزفية |
| دفع المحاور | محركات مؤازرة على جميع المحاور |
| بنية الهيكل | معزز · مقاوم للاهتزاز · أحادي صلب |
| وظائف التحكم | اتصال عن بُعد · تقارير متقدمة · معاينة ثلاثية الأبعاد |
| وظائف CAD/CAM | برمجة النماذج · محاكاة ثلاثية الأبعاد · تحسين الإنتاج |
| مسار البيانات المدعوم | STL · DWG · DXF · IGES |
| الأبعاد مع كابينة الأمان (الطول × العرض × الارتفاع) | 4,800 × 4,800 × 3,900 mm188.98 × 188.98 × 153.54 in |
| الأبعاد من دون كابينة الأمان (الطول × العرض × الارتفاع) | 4,075 × 3,400 × 3,900 mm160.43 × 133.86 × 153.54 in |
المعدات الرئيسية القياسية
مغزل تشغيل ELTE 2+2
يعمل المغزل بقدرة 7 كيلوواط حتى 18,000 دورة/دقيقة بمحامل خزفية للعمليات الرأسية والعرضية.
تحكم صناعي للمشغل
تجمع الوحدة المتحركة تحكم المحاور والاتصال عن بُعد والتقارير المتقدمة ومعاينة القطعة ثلاثية الأبعاد.
مجموعة محاور مؤازرة
تدفع المحركات المؤازرة جميع المحاور لتسارع منسق وتموضع متكرر.
إعداد النماذج عبر CAD/CAM
يدعم المسار الرقمي برمجة النموذج ونقل الملفات المتوافقة قبل بدء برنامج التشغيل.
محاكاة ثلاثية الأبعاد للماكينة
يمكن مراجعة العلاقة بين الماكينة والقطعة والتثبيت رقمياً قبل الإنتاج.
مسار برمجة نموذج القطعة
يمكن إعداد نماذج القطع ومراجعتها وتحويلها إلى مسار تشغيل مع دعم ترتيب العمليات.
تثبيت هوائي قابل للضبط
تكيف الدعامات المتحركة والمشابك الهوائية تخطيط التثبيت مع أشكال مختلفة.
تجهيزات التركيب
تركيب بكابينة أمان كاملة
تبلغ أبعاد التجهيز المغلق الموثق 4,800 × 4,800 × 3,900 مم، وتُخطط مساحات الخدمة والشفط والكهرباء والمناولة بشكل منفصل.
- 4,800 × 4,800 × 3,900 مم
تركيب مفتوح من دون كابينة
تبلغ أبعاد التجهيز المفتوح الموثق 4,075 × 3,400 × 3,900 مم، ويُحدد نظام الأمان المحيطي في خطة التركيب النهائية.
- 4,075 × 3,400 × 3,900 مم
التطبيقات الشائعة
- تشغيل متعدد الأوجه للخشب الصلب
- مكونات أثاث معقدة
- أرجل الكراسي
- مكونات النجارة
اختيار الطراز
الأسئلة الشائعة
ما القطع التي يمكن لمركز Maestro JR. CNC بخمسة محاور إنتاجها؟
صُممت لمكونات الأثاث المدمجة من الخشب الصلب التي تتطلب تفريزاً متعدد الأوجه أو ثقوباً أو تشكيلاً أو وصلات. وتُقيّم الملاءمة من الرسم أو النموذج ثلاثي الأبعاد وأبعاد الخام والهندسة النهائية وخطة التثبيت ووصول الأدوات.
ما حيز العمل الموثق؟
مشاوير المحاور الموثقة هي 1,200 مم في X و1,200 مم في Y و500 مم في Z، أي نحو 47.24 × 47.24 × 19.69 بوصة. وتعتمد المساحة الفعلية على التثبيت واتجاه الأداة وهندسة القطعة وخطة تجنب التصادم.
كيف يدعم رأس ELTE 2+2 عمليات التشغيل؟
يوفر المغزل بقدرة 7 كيلوواط (9.38 حصان) مخارج أدوات رأسية وعرضية حتى 18,000 دورة/دقيقة. وتدعم المحامل الخزفية التشغيل السريع، ويساعد ترتيب 2+2 في الوصول إلى عدة أوجه بتغييرات تثبيت أقل.
ماذا توفر المحاور المؤازرة والهيكل الصلب؟
تدعم المحركات المؤازرة التسارع المنسق والتموضع المتكرر، ويوفر الهيكل الأحادي المعزز المقاوم للاهتزاز قاعدة مستقرة. وتعتمد دقة القطعة أيضاً على الخام والتثبيت والأدوات والبرنامج وظروف التشغيل.
ماذا توفر وظائف التحكم وCAD/CAM والتحسين؟
تجمع محطة التشغيل الاتصال عن بُعد والتقارير المتقدمة والمعاينة ثلاثية الأبعاد. ويدعم CAD/CAM البرمجة والمحاكاة وبيانات STL وDWG وDXF وIGES المدعومة، ويساعد التحسين على ترتيب عمليات التشغيل.
ما أبعاد التركيب المغلق والمفتوح؟
تبلغ أبعاد التجهيز المغلق 4,800 × 4,800 × 3,900 مم (188.98 × 188.98 × 153.54 بوصة)، والمفتوح 4,075 × 3,400 × 3,900 مم (160.43 × 133.86 × 153.54 بوصة). ويجب إضافة مساحات الخدمة والشفط والكهرباء والمناولة والأمان إلى الخطة النهائية.
ما بيانات القطعة المطلوبة لتقييم الإنتاج؟
أرسل الرسم أو النموذج ثلاثي الأبعاد ونوع الخشب وأبعاد الخام والهندسة النهائية والأوجه والعمليات والكمية اليومية والسطح المطلوب وطريقة التثبيت. وتفيد العينة الفعلية عند الحاجة إلى التحقق.
