Usinagem de painéis em 3 eixos preparada para automação

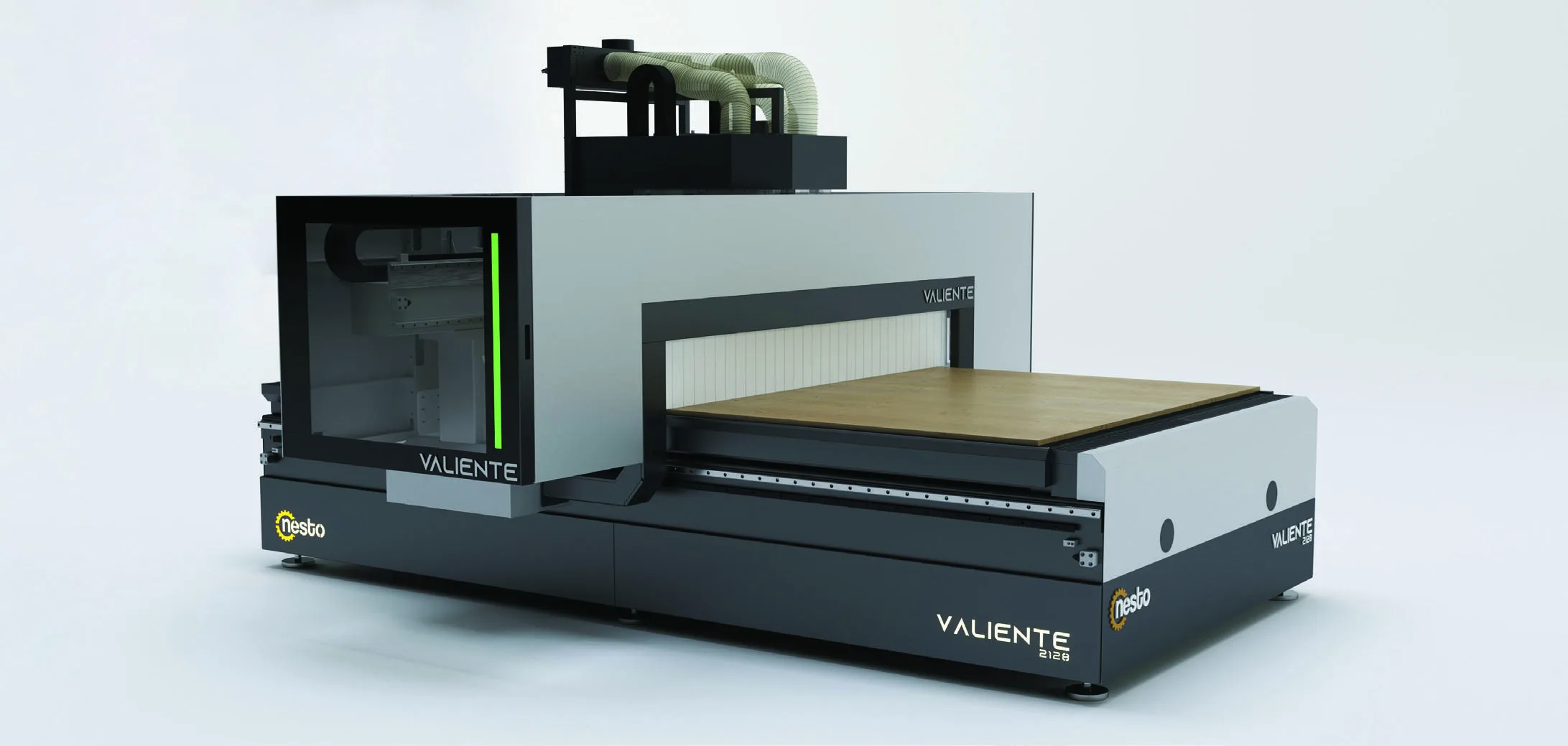

Valiente Centro de Usinagem CNC de 3 Eixos
Planeje carga, usinagem e descarga num único fluxo de produção
A área de 2.100 × 2.800 mm, o magazine móvel de 14 ferramentas, o controlo TPA e as opções modulares suportam produção escalável.
- Spindle Hiteco HSK F63 de 24.000 rpm
- Magazine móvel de 14 posições sob a ponte
- Elevador, transportador de descarga e opções de segurança
Inclua no formulário o tamanho do painel, o material, a capacidade desejada e o nível de automação necessário.
Características Gerais e Capacidades de Produção
Produção escalável de painéis CNC em 3 eixos
A Valiente reúne fresagem, dimensionamento, furação, canais e superfícies 3D numa área padrão de 2.100 × 2.800 mm. A estrutura modular pode evoluir de máquina independente para célula de carga, usinagem e descarga.
Aplicações para mobiliário e painéis
Indicada para móveis, mesas, cadeiras, acessórios, estruturas de sofás, cozinhas e componentes semelhantes que exigem usinagem repetível.
- Nesting e dimensionamento
- Fresagem e canais
- Furação e superfícies 3D
Chassi rígido e mesa de vácuo por zonas
A estrutura reforçada combina chapa de aço de 10 mm com mesa compacta de 12 mm. Seis zonas de vácuo adaptam a fixação ao painel.
Eixos de precisão servo-controlados
Servos Panasonic, guias lineares de precisão e cremalheira e pinhão asseguram aceleração controlada e movimento estável.
Controlo CNC industrial TPA
O controlo TPA baseado em Windows oferece EtherCAT, relatórios, interface dedicada e suporte remoto seguro.
Magazine móvel de 14 posições
Montado sob a ponte, troca ferramentas sem levar a ponte a um ponto fixo, reduzindo transições.
Lubrificação e medição automáticas
A unidade ILC lubrifica componentes em intervalos ajustáveis e a medição automática guarda o comprimento para manter a referência Z.
Especificações Técnicas
| Especificação | Modelo padrão |
|---|---|
| Área de trabalho | 2,100 × 2,800 mm82.68 × 110.24 in |
| Unidade de controlo | PC industrial TPA (Itália) |
| Motor do eixo X | 1.5 kW Panasonic |
| Motores dos eixos Y1 / Y2 | 1.5 kW Panasonic |
| Motor do eixo Z | 0.75 kW Panasonic |
| Troca de ferramentas | Magazine móvel de 14 posições sob a ponte |
| Redutor | Neugart |
| Pinhão | 24 × 22 · M2 · Z30 |
| Grupo linear | TBI / Staf |
| Motor spindle | Hiteco 9,5–11 kW · 24.000 rpm · HSK F63 (Itália) |
| Sistema de vácuo | VPS 250 m³/h tipo seco · 6 zonas |
| Servomotores e acionamentos | Panasonic |
| Velocidade de avanço rápido | 70 m/min |
| Sistema de lubrificação | Unidade de lubrificação automática ILC (Itália) |
| Dimensões da máquina (C × L × A) | 4,440 × 4,000 × 2,600 mm174.80 × 157.48 × 102.36 in |
| Peso total | 4,500 kg |
Equipamento Principal Padrão
Spindle Hiteco HSK F63
O spindle italiano oferece 9,5–11 kW, 24.000 rpm e troca automática para fresagem, dimensionamento, canais e superfícies 3D.
- 9.5–11 kW
- 24,000 rpm
- HSK F63
Unidade de controlo industrial TPA
Controlo CNC Windows com EtherCAT, relatórios, interface dedicada e suporte remoto.
Magazine móvel de 14 posições
O magazine sob a ponte mantém ferramentas prontas e reduz o percurso de troca.
- 14 posições
Lubrificação central automática ILC
Lubrifica componentes móveis e permite ajustar o intervalo no ecrã.
Medição automática de ferramentas
Mede e guarda o comprimento para manter a referência correta do eixo Z.
Bomba de vácuo seca VPS de 250 m³/h
Alimenta a mesa de seis zonas para fixação a seco em aplicações contínuas.
- 250 m³/h
- 200 mbar
- 7.5 kW
- 1,000 rpm
- 77–79 dB
Fluxo Pegasus CAD/CAM
Permite preparar, rever e simular peças em 3D antes de transferir o código.
Unidade de varrimento e descarga
Após a usinagem, elementos de arrasto descarregam o painel enquanto a aspiração limpa a superfície.
Opções Conforme as Necessidades de Produção
Área de trabalho ampliada de 2.100 × 3.660 mm
Capacidade ampliada para fabricantes que processam painéis mais longos.
- 2,100 × 3,660 mm
- 82.68 × 144.09 in
Unidade de carga automática por vácuo
Ventosas transferem o painel do elevador para a área de usinagem.
Elevador automático de carga
Eleva pilhas à altura de carga e admite plataforma plana ou com vão para empilhador.
- 2,000 × 3,000 mm
- 5,000 kg
- 2.2 kW
- 430–1,100 mm
Transportador motorizado de descarga
Recebe painéis processados e transporta-os para fora da célula.
- 2,200 mm
- 3,700 mm
- 850 ± 50 mm
- 10 m/min
Barreira perimetral de segurança
Cerca e barreira luminosa delimitam a célula e apoiam o manuseamento seguro.
Bomba de vácuo seca Becker de 250 m³/h
Alternativa Becker de 5,5 kW para o sistema de fixação.
- 250 m³/h
- 5.5 kW
Unidade de furação vertical FAM de 9 fusos
Acrescenta furação vertical para Minifix, dobradiças e prateleiras em MDF e aglomerado.
Célula automática de carga e descarga
Combina elevador, transferência por vácuo, usinagem, varrimento, transportador e proteção num fluxo coordenado.
Aplicações típicas
- Fresagem e furação de painéis de móveis
- Produção de armários e mobiliário modular
- Nesting e otimização de chapas
Seleção do modelo
Perguntas frequentes
Para quais produções o centro de usinagem CNC Valiente de 3 eixos foi desenvolvido?
A Valiente foi desenvolvida para o processamento repetível de móveis em painéis, cozinhas, mesas, cadeiras, acessórios, estruturas de sofás e componentes semelhantes. Reúne fresagem, dimensionamento, furação, canais, nesting e superfícies 3D.
Quais são a área útil, as dimensões e o peso da Valiente?
A área útil padrão é de 2.100 × 2.800 mm (82,68 × 110,24 in). As dimensões são 4.440 × 4.000 × 2.600 mm (174,80 × 157,48 × 102,36 in), com peso total de 4.500 kg (9.921 lb).
Quais operações de usinagem a Valiente realiza?
O spindle Hiteco permite fresagem, dimensionamento, canais, nesting e superfícies 3D. A unidade opcional FAM 9 acrescenta furação vertical para Minifix, dobradiças, prateleiras e padrões semelhantes.
O que oferecem o spindle HSK F63 e o magazine móvel de 14 posições?
O spindle Hiteco HSK F63 fornece 9,5–11 kW, até 24.000 rpm e troca automática. O magazine de 14 posições desloca-se sob a ponte e reduz o percurso de troca em programas com várias operações.
Como a Valiente fixa os painéis durante a usinagem?
A mesa de vácuo tem 6 zonas que podem ser ativadas conforme o painel. A bomba seca VPS padrão fornece 250 m³/h; uma bomba Becker pode ser selecionada para outras necessidades.
Quais equipamentos são padrão e quais opções estão disponíveis?
São padrão: spindle Hiteco, controlo TPA, magazine móvel de 14 ferramentas, lubrificação ILC, medição automática, bomba VPS, Pegasus CAD/CAM e varredura/descarga. As opções incluem mesa de 2.100 × 3.660 mm, carga automática, elevador, transportador, barreira de segurança, Becker e FAM 9.
A Valiente pode ser integrada numa linha automática?
Sim. Carga automática por vácuo, elevador de 5.000 kg, transportador de descarga, barreiras e módulos de transferência podem ser combinados. TPA e Pegasus CAD/CAM ligam projeto, usinagem e relatórios no mesmo fluxo.
