Usinagem de painéis em 3 eixos
Centro de Usinagem CNC Fuerte
Produção controlada do painel à peça de mobiliário acabada

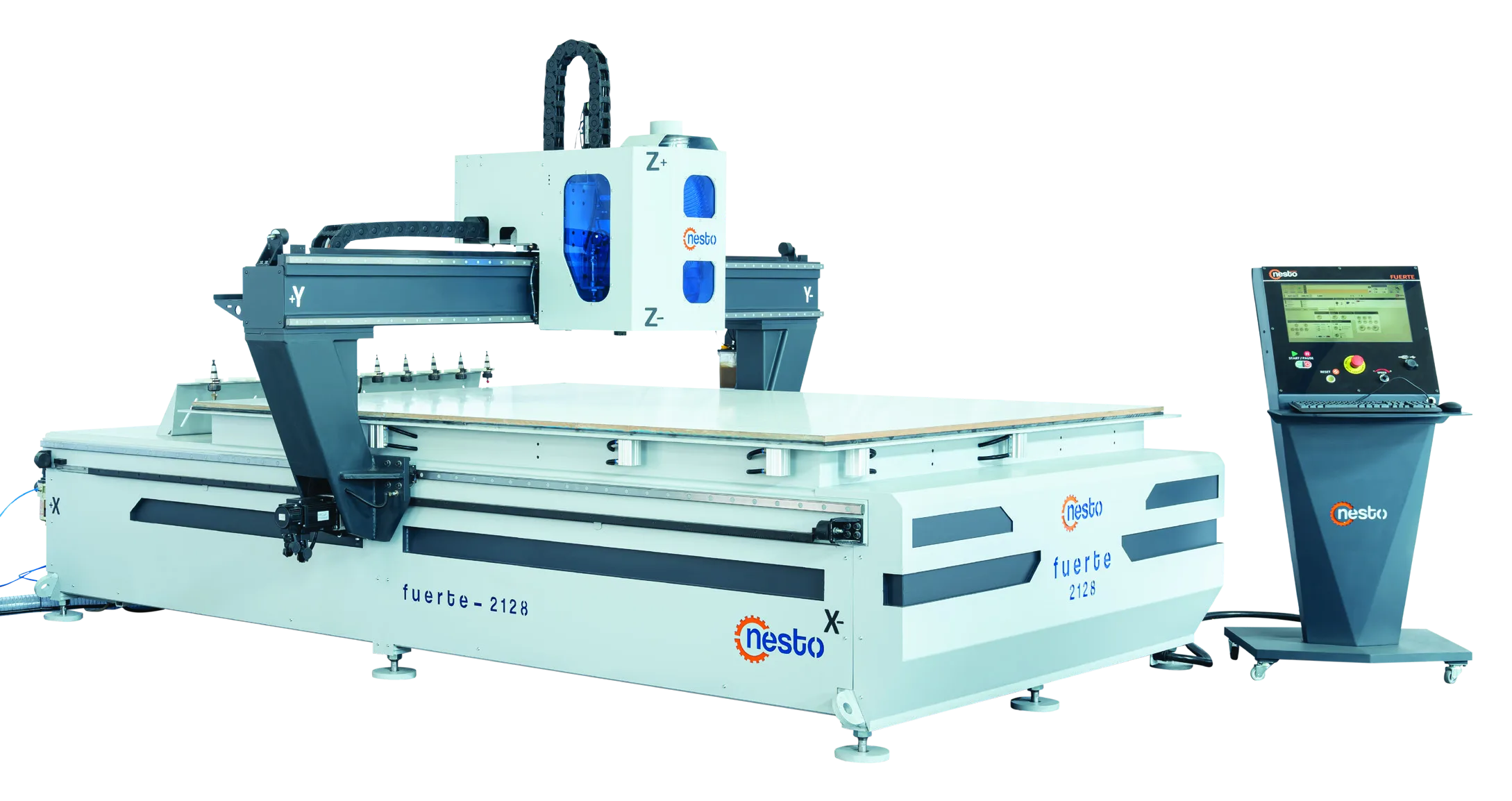

A área de 2.100 × 2.800 mm reúne nesting, fresamento, canais e superfícies 3D em uma única plataforma.
- Spindle Hiteco ISO30 de 24.000 rpm
- Troca automática de 10 ferramentas
- Mesa de vácuo com 6 zonas e bomba VPS de 250 m³/h
Inclua no formulário as dimensões do painel, o material, a capacidade desejada e os desenhos das peças.
Reinforced, vibration-free, rigid chassis, a 12mm compact table is applied in addition to the 10mm sheet metal plate on the chassis formed from the profile. This process provides long-term use. Thanks to the high quality spindle motor, you can get the best results quickly and precisely. All axes are driven by servo motors. Sensitive acceleration is provided with high speed. High quality and high precision rails, trolleys and racks are used so that the axis movements are affected by the least vibration. The tool changing magazine with 10 on the chassis allows you to do your operations faster.
Características Gerais e Capacidades de Produção
Processamento versátil de painéis em 3 eixos
A Fuerte reúne fresagem, dimensionamento, furação, abertura de canais e usinagem tridimensional numa única máquina CNC. O fluxo controlado foi concebido para produzir componentes de mobiliário de forma repetível, do modelo digital ao painel acabado.
Aplicações na produção de mobiliário
A área de trabalho atende mobiliário, mesas, cadeiras, acessórios, estruturas de sofás, móveis de cozinha e componentes semelhantes que exigem usinagem precisa de painéis.
- Mobiliário e cozinhas
- Mesas e cadeiras
- Estruturas de sofás e acessórios
Movimento dos eixos servo-controlado
Todos os eixos utilizam servomotores para uma aceleração rápida e controlada. Guias, carros e transmissão por cremalheira e pinhão ajudam a reduzir vibrações.
Chassi reforçado e mesa compacta
A estrutura rígida combina chapa de aço de 10 mm com mesa compacta de 12 mm para manter estabilidade e repetibilidade em séries longas.
Mesa de vácuo com 6 zonas
Os canais de ar distribuem o vácuo pela mesa. Seis zonas selecionáveis de forma independente adaptam a fixação ao tamanho da peça.
Lubrificação automática central
A unidade ILC lubrifica automaticamente os componentes móveis. O intervalo pode ser ajustado no ecrã para reduzir o desgaste e apoiar a manutenção planeada.
Medição automática de ferramentas
O comprimento da ferramenta é medido e guardado no controlo, mantendo a referência Z correta após a troca sem introduções manuais repetidas.
Especificações Técnicas
| Especificação | Modelo padrão |
|---|---|
| Área de trabalho | 2,100 × 2,800 mm82.68 × 110.24 in |
| Unidade de controlo | Baseada em PC · ligação remota · interface de utilização simples |
| Motor do eixo X | 1.5 kW Panasonic |
| Motores dos eixos Y1 / Y2 | 1.5 kW Panasonic |
| Motor do eixo Z | 0.75 kW Panasonic |
| Troca de ferramentas | Magazine fixo de 10 posições |
| Redutor | Liming FE Series |
| Pinhão | 24 × 22 · M2 · Z30 |
| Grupo linear | Staf |
| Motor spindle | Hiteco 9,5–11 kW · 24.000 rpm · ISO30 (Itália) |
| Sistema de vácuo | VPS 250 m³/h tipo seco · 6 zonas |
| Servomotores e acionamentos | Panasonic |
| Velocidade de avanço rápido | 85 m/min |
| Sistema de lubrificação | Unidade de lubrificação automática ILC (Itália) |
| Dimensões da máquina (C × L × A) | 3,820 × 3,000 × 1,995 mm150.39 × 118.11 × 78.54 in |
| Peso total | 3,500 kg |
Equipamento Principal Padrão
Spindle Hiteco ISO30
O spindle italiano combina troca automática, rolamentos cerâmicos, arrefecimento por eletroventilador e ar comprimido e cilindro pneumático de dupla ação.
- 9.5–11 kW
- 24,000 rpm
- ISO30
- 220–380 V
Controlo CNC baseado em PC
A interface reúne gestão dos eixos, pré-visualização 3D, relatórios de produção e acesso remoto seguro numa estação industrial.
Fluxo Pegasus CAD/CAM
As peças podem ser desenhadas, revistas e simuladas em 3D antes da geração do código, ligando a preparação do modelo à produção.
Magazine fixo de 10 ferramentas
Dez suportes no chassi permitem trocas automáticas e a preparação de diferentes operações no mesmo programa.
Bomba de vácuo seca VPS
A bomba padrão alimenta a mesa de seis zonas para fixação a seco e trabalho contínuo de painéis.
- 250 m³/h
- 200 mbar
- 7.5 kW
- 1,000 rpm
- 77–79 dB
Opções Conforme as Necessidades de Produção
Área de trabalho ampliada de 2100 × 3660 mm
Opção de mesa ampliada para fabricantes que processam chapas mais longas.
- 2100 × 3660 mm
- 82.68 × 144.09 in
Área de trabalho compacta de 1300 × 2500 mm
Configuração compacta para formatos padrão e áreas de produção mais limitadas.
- 1300 × 2500 mm
- 51.18 × 98.43 in
Unidade de varrimento e descarga
Após a usinagem, elementos de arrasto retiram a chapa enquanto os elementos de aspiração limpam a mesa. Existem versões sobre e sob a ponte.
Bomba de vácuo seca Becker de 250 m³/h
Alternativa Becker de 5,5 kW para o sistema de fixação por vácuo.
- 250 m³/h
- 5.5 kW
Unidade de controlo industrial TPA
O PC industrial italiano baseado em Windows acrescenta EtherCAT, relatórios detalhados, interface dedicada, ligação sem fios e suporte remoto.
Unidade de furação vertical FAM de 9 fusos
O cabeçote italiano acrescenta furação vertical para Minifix, dobradiças e prateleiras em MDF e aglomerado.
Aplicações típicas
- Nesting e otimização de chapas
- Fresagem e furação de painéis de móveis
- Produção de armários e mobiliário modular
Seleção do modelo
Perguntas frequentes
Para quais produções o centro de usinagem CNC Fuerte de 3 eixos foi desenvolvido?
A Fuerte foi desenvolvida para a usinagem repetível de móveis em painéis, cozinhas, componentes de mesas e cadeiras, estruturas de sofás e peças semelhantes à base de madeira. Reúne nesting, fresamento, dimensionamento, canal e superfícies 3D em uma plataforma CNC.
Quais são a área útil, as dimensões e o peso da Fuerte?
A área útil padrão é de 2.100 × 2.800 mm (82,68 × 110,24 in). As dimensões da máquina são 3.820 × 3.000 × 1.995 mm (150,39 × 118,11 × 78,54 in), com peso total de 3.500 kg (7.716 lb).
Quais operações de usinagem a Fuerte pode realizar?
O spindle principal permite fresamento, dimensionamento, canais, nesting e usinagem de superfícies 3D. A unidade opcional de furação vertical FAM 9 acrescenta padrões para Minifix, dobradiças, prateleiras e furos verticais semelhantes.
O que oferecem o spindle Hiteco e o magazine de 10 posições?
O spindle Hiteco ISO30 fornece 9,5–11 kW, até 24.000 rpm e troca automática de ferramentas. O magazine fixo de 10 posições mantém diferentes ferramentas prontas para programas com várias etapas.
Como a mesa de vácuo com 6 zonas e a bomba VPS fixam as peças?
A mesa distribui o vácuo em 6 zonas selecionáveis de forma independente, ajustando a área de fixação à peça. A bomba seca VPS padrão fornece capacidade de 250 m³/h ao sistema.
Quais equipamentos são padrão e quais opções estão disponíveis?
São padrão: spindle Hiteco, controle CNC baseado em PC, fluxo Pegasus CAD/CAM, magazine fixo de 10 ferramentas e bomba seca VPS. As opções incluem mesas estendida ou compacta, varredura e descarga, vácuo Becker, controle TPA e unidade de furação FAM 9.
Quais fluxo CAD/CAM e formatos de arquivo a Fuerte suporta?
O Pegasus CAD/CAM permite projetar, revisar e simular peças em 3D antes da geração do código. O fluxo importa STL, DWG, DXF e IGES; o controle em PC também oferece pré-visualização 3D, relatórios e acesso remoto de serviço.
