Solução CNC industrial

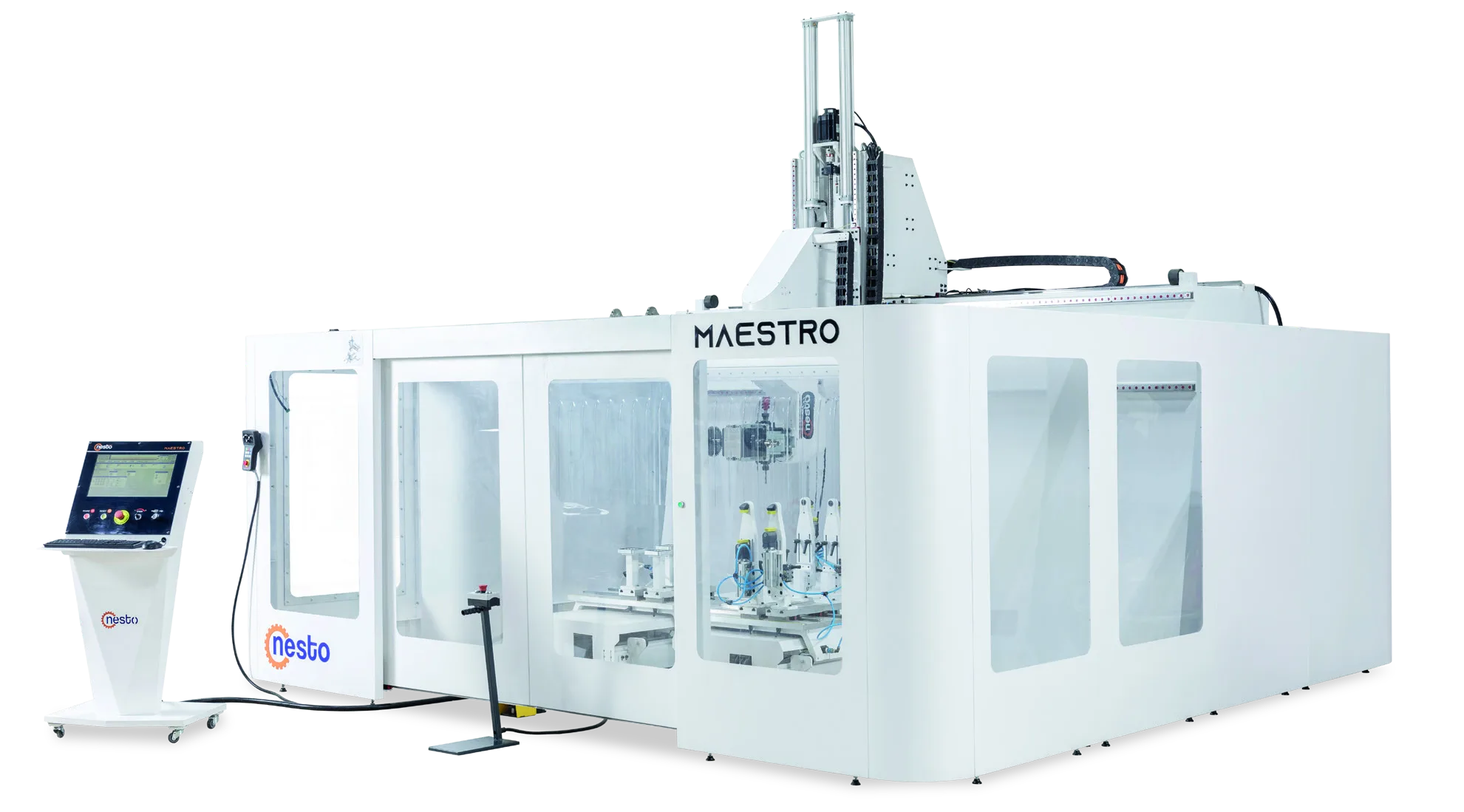

Maestro Centro de Usinagem CNC de 5 Eixos
Configure a máquina certa para sua produção
Compartilhe os requisitos da peça, do material e da capacidade. Nossa equipe ajudará a definir a configuração adequada da máquina.
- Configuração orientada à aplicação
- Consultoria técnica de vendas
- Planejamento de instalação e assistência
Você pode incluir desenhos das peças e expectativas de produção no formulário de cotação.
Características Gerais e Capacidades de Produção
Usinagem de cinco eixos para componentes de mobiliário em madeira maciça
A Maestro reúne fresagem multiface, furação, perfilamento e usinagem angular de componentes complexos de cadeiras, mesas, sofás e peças decorativas.
Zonas duplas em X para um ritmo contínuo de produção
Duas zonas X de 1.100 mm criam um curso combinado de 2.200 mm e permitem preparar uma área enquanto a outra está em ciclo.
- 1.100 + 1.100 mm X
- 1.460 mm Y
- 1.000 mm Z
Fixação flexível para diferentes geometrias
Apoios e grampos pneumáticos ajustáveis posicionam os componentes para usinagem repetível em várias faces.
Movimento preciso dos eixos com servomotores
Servomotores Panasonic, transmissão por cremalheira e pinhão e componentes lineares Schneeberger apoiam aceleração controlada e posicionamento estável.
Lubrificação automática central com intervalos ajustáveis
A unidade ILC distribui lubrificante em intervalos definidos pelo operador, apoiando uma rotina consistente e reduzindo paragens evitáveis.
Controlo industrial TPA e diagnóstico remoto
O controlo industrial baseado em Windows oferece EtherCAT, relatórios de produção e interface dedicada, com ligação para diagnóstico remoto.
CAD/CAM, simulação 3D e otimização da produção
O Pegasus reúne preparação 3D, simulação e fluxos STL, DWG, DXF e IGES compatíveis. O SMC Wood Optimizer ajuda a ordenar as etapas.
Cabeçote Hiteco 2+2 para usinagem multidirecional
O cabeçote Hiteco de 24.000 rpm combina saídas verticais e transversais para alcançar diferentes faces com menos mudanças de fixação.
Especificações Técnicas
| Especificação | Máquina padrão |
|---|---|
| Unidade de controlo | TPA |
| Zonas de trabalho duplas no eixo X | 1,100 + 1,100 mm43.31 + 43.31 in |
| Curso do eixo Y | 1,460 mm57.48 in |
| Curso do eixo Z | 1,000 mm39.37 in |
| Motores dos eixos Y1 / Y2 | 1,5 kW · cremalheira e pinhão |
| Motor do eixo X | 1,5 kW · cremalheira e pinhão |
| Motor do eixo Z | 3 kW · com travão |
| Redutor dos eixos | Liming FE Series |
| Motor spindle | Hiteco ML-1C · 7,5/12 kW · 24.000 rpm · ER32 Cross 2+2 Ends |
| Sistema de vácuo | VPS tipo seco · 250 m³/h |
| Sistema de lubrificação | Lubrificação automática central ILC |
| Dimensões da máquina (C × L × A) | 3,944 × 2,890 × 3,887 mm155.28 × 113.78 × 153.03 in |
| Potência total instalada | 31 kW |
| Software CAD/CAM | Pegasus CAD/CAM Milling Wood Ultimate |
| Otimização da produção | Pegasus SMC Wood Optimizer |
| Grupo de movimento linear | Sistema de esferas recirculantes Schneeberger |
| Componentes elétricos | Schneider Electric |
| Servomotores e acionamentos | Panasonic |
Equipamento Principal Padrão
Cabeçote Hiteco ML-1C 2+2
O cabeçote ER32 trabalha até 24.000 rpm com rolamentos cerâmicos para operações verticais e laterais.
Controlo industrial TPA
Controlo Windows, EtherCAT, relatórios detalhados e conectividade são reunidos numa estação.
Fluxo Pegasus CAD/CAM e otimização SMC
O fluxo digital suporta preparação, simulação 3D, intercâmbio compatível e sequência otimizada.
Sistema de vácuo seco VPS 250 m³/h
A bomba de 380 V e 7,5 kW oferece 250 m³/h, 200 mbar, 1.000 rpm e nível sonoro de 77–79 dB.
- 250 m³/h
- 200 mbar
- 7.5 kW
- 77–79 dB
Componentes de movimento linear Schneeberger
Os componentes lineares de esferas recirculantes apoiam movimentos estáveis e de baixo atrito.
Grupos redutores de precisão
Os redutores de eixo Liming FE Series e o redutor Sumitomo da configuração principal apoiam a transmissão controlada nos respetivos grupos.
Componentes de quadro Schneider Electric
Componentes industriais de manobra e proteção organizam o quadro para distribuição controlada e acesso de serviço.
Servomotores e acionamentos Panasonic
Servomotores e acionamentos controlam aceleração, posicionamento e repetibilidade durante o ciclo.
Aplicações típicas
- Usinagem multifacetada de madeira maciça
- Componentes complexos de móveis
- Pés de cadeiras
- Pés de mesas
- Perfis decorativos e colunas
Seleção do modelo
Perguntas frequentes
Que peças o Centro CNC Maestro de 5 Eixos pode produzir?
Foi concebida para componentes complexos de mobiliário em madeira maciça, incluindo peças de cadeiras, mesas, sofás, poltronas e perfis decorativos que exijam usinagem em várias faces. A adequação final é avaliada pelo desenho, bruto, fixação e acesso das ferramentas.
Qual é o volume de trabalho e como funcionam as zonas X duplas?
O eixo X divide-se em duas zonas de 1.100 mm, totalizando 2.200 mm. O curso Y é 1.460 mm e Z é 1.000 mm. Conforme a fixação e segurança, uma zona pode ser preparada enquanto a outra trabalha.
Que operações o cabeçote Hiteco 2+2 suporta?
O cabeçote ER32 combina saídas verticais e laterais até 24.000 rpm, apoiando fresagem multiface, furação, perfilamento e detalhes angulares com menos alterações de fixação.
O que oferecem o controlo TPA e o software Pegasus?
O TPA oferece interface industrial Windows, EtherCAT, relatórios e diagnóstico remoto. O Pegasus suporta preparação 3D, simulação e fluxos STL, DWG, DXF e IGES; o SMC Wood Optimizer ajuda a ordenar as etapas.
Que equipamento principal é padrão na Maestro?
A configuração padrão inclui cabeçote Hiteco ML-1C 2+2, controlo TPA, Pegasus e SMC, vácuo seco VPS 250 m³/h, lubrificação ILC, componentes Schneeberger, servos Panasonic e quadro Schneider Electric.
Quais são as dimensões e a potência instalada?
A máquina mede 3.944 × 2.890 × 3.887 mm (155,28 × 113,78 × 153,03 in) e tem 31 kW de potência instalada. O layout deve prever serviço, extração, alimentação elétrica, vácuo e movimentação segura.
Que dados devem ser enviados para avaliar a produção?
Envie desenho ou modelo 3D, madeira, dimensões do bruto, geometria final, faces, operações, quantidade diária, acabamento e método de fixação. Uma amostra ajuda quando a geometria ou a madeira precisa de validação.
