Endüstriyel CNC çözümü

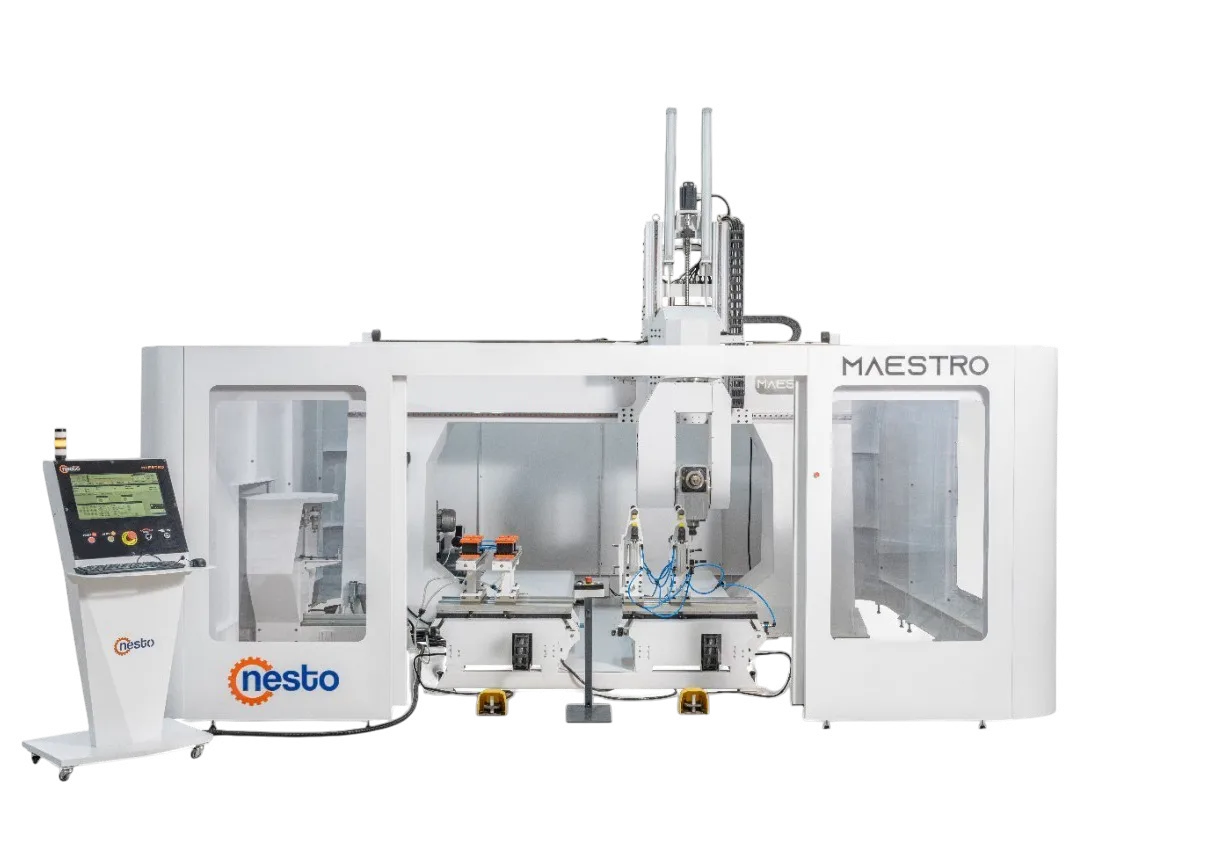

Maestro T3 5 Eksen CNC İşleme Merkezi
Üretiminize uygun makineyi birlikte yapılandıralım
İşlenecek parça, malzeme ve kapasite ihtiyacınızı paylaşın. Ekibimiz uygun makine yapılandırmasını belirlemenize yardımcı olsun.
- Uygulamaya göre konfigürasyon
- Teknik satış danışmanlığı
- Kurulum ve servis planlaması
Teklif formuna parça çizimlerinizi ve üretim beklentinizi ekleyebilirsiniz.
Genel Özellikler ve Üretim Kabiliyetleri
Tek platformda üç spindle ile işleme
Bir adet 10 kW ATC ve iki adet 7,5 kW MTC spindle; karmaşık masif ahşap parçalar için farklı takım yönlerini ve işleme görevlerini aynı platformda hazır tutar.
Geniş üç boyutlu çalışma hacmi
1.950 mm X, 1.250 mm Y ve 1.000 mm Z hareketleri; masif ahşap mobilya parçalarında çok yüzeyli frezeleme, delik, profil ve birleştirme işlemleri için çalışma alanı sunar.
- X 1,950 mm
- Y 1,250 mm
- Z 1,000 mm
Servo tahrikli hassas hareket
Tüm eksenlerdeki servo motorlar; çalışma hacmi boyunca kontrollü ivmelenmeyi, tekrarlanabilir konumlandırmayı ve eş zamanlı hareketi destekler.
Rijit monoblok şasi
Güçlendirilmiş ve titreşime dayanıklı şasi, yüksek hızlı spindle işlemleri ile koordineli çok eksenli hareket için kararlı bir temel oluşturur.
Masif ahşap parçalar için esnek bağlama
Ayarlanabilir destekler ve pnömatik sıkma elemanları, farklı parça geometrilerini çok yüzeyli takım erişimini koruyacak biçimde konumlandırmaya yardımcı olur.
Otomatik ve manuel takım değiştirme birleşimi
ATC spindle programlı takım değişimini desteklerken iki MTC spindle seçilen tamamlayıcı işlemler için hazır tutulabilir.
Uzaktan görünürlük ve üretim raporlama
Operatör istasyonu; daha anlaşılır üretim takibi için uzaktan bağlantı, gelişmiş raporlama ve 3B görüntüleme işlevlerini bir araya getirir.
CAD/CAM simülasyon ve optimizer iş akışı
Modeller işleme öncesinde programlanıp 3B simüle edilebilir. STL, DWG, DXF ve IGES verileri iş akışına alınabilir; optimizasyon işleme sırasını verimli biçimde düzenlemeye yardımcı olur.
Teknik Özellikler
| Özellik | Maestro T3 |
|---|---|
| X ekseni hareketi | 1,950 mm76.77 in |
| Y ekseni hareketi | 1,250 mm49.21 in |
| Z ekseni hareketi | 1,000 mm39.37 in |
| Otomatik takım değiştirmeli spindle | 1 × Colombo · 10 kW (13,6 HP) · ATC |
| Manuel takım değiştirmeli spindle’lar | 2 × Colombo · 7,5 kW (10 HP) · MTC |
| Spindle devri | 24,000 rpm |
| Spindle rulmanları | Seramik rulman |
| Eksen tahriki | Tüm eksenlerde servo motor |
| Şasi yapısı | Güçlendirilmiş · titreşime dayanıklı · rijit monoblok |
| Kontrol işlevleri | Uzaktan bağlantı · gelişmiş raporlama · 3B görüntüleme |
| CAD/CAM işlevleri | Model programlama · 3B simülasyon · üretim optimizasyonu |
| Desteklenen veri akışı | STL · DWG · DXF · IGES |
| Güvenlik kabinli ölçüler (U × G × Y) | 4,800 × 4,800 × 3,900 mm188.98 × 188.98 × 153.54 in |
| Güvenlik kabinsiz ölçüler (U × G × Y) | 4,075 × 3,400 × 3,900 mm160.43 × 133.86 × 153.54 in |
Standart Ana Donanım
10 kW Colombo ATC spindle
Otomatik takım değiştirmeli spindle, programlı çok operasyonlu çevrimler için seramik rulmanlarla 24.000 dev/dk’da çalışır.
İki adet 7,5 kW Colombo MTC spindle
İki manuel takım değiştirmeli spindle ünitesi 24.000 dev/dk’da çalışır; tamamlayıcı takım yönleri ve işlemler için hazırlanabilir.
Endüstriyel operatör kontrolü
Mobil operatör konsolu; makine kontrolü, uzaktan bağlantı, raporlama ve 3B görüntüleme işlevlerini birleştirir.
Servo tahrikli eksen grubu
Servo motorlar, koordineli ivmelenme ve tekrarlanabilir konumlandırma için tüm eksenleri tahrik eder.
CAD/CAM programlama ve 3B simülasyon
Dijital iş akışı; üretim programı devreye alınmadan önce model hazırlığı, uyumlu dosya aktarımı ve simülasyonu destekler.
Üretim optimizer sistemi
Optimizer, gereksiz geçişleri azaltmak ve daha verimli çevrimi desteklemek için işleme adımlarının sıralanmasına yardımcı olur.
Ayarlanabilir parça bağlama platformu
Hareketli destekler ve pnömatik sıkma elemanları, bağlama düzenini farklı masif ahşap parça geometrilerine uyarlar.
Kabin Konfigürasyonları
Tam güvenlik kabinli konfigürasyon
Belgelenen kabinli yerleşim 4.800 × 4.800 × 3.900 mm ölçülerindedir. Servis, emiş ve malzeme taşıma boşlukları ayrıca planlanır.
- 4.800 × 4.800 × 3.900 mm
Güvenlik kabinsiz açık konfigürasyon
Belgelenen açık yerleşim 4.075 × 3.400 × 3.900 mm ölçülerindedir. Gerekli çevresel güvenlik sistemi nihai yerleşim planında belirlenir.
- 4.075 × 3.400 × 3.900 mm
Tipik uygulamalar
- Çok yüzeyli masif ahşap işleme
- Karmaşık mobilya bileşenleri
- Sandalye ayakları
- Masa ayakları
- Doğrama bileşenleri
Model seçimi
Sık sorulan sorular
Maestro T3 hangi parçaları işleyebilir?
Maestro T3; sandalye ve masa bileşenleri, yapısal birleştirme parçaları, çerçeveler, kavisli veya profilli elemanlar ve karmaşık dekoratif parçalar gibi çok yüzeyli masif ahşap mobilya bileşenleri için geliştirilmiştir. Nihai uygunluk 3B model, ham parça, bağlama planı ve gerekli takım erişimine göre değerlendirilir.
Maestro T3’ün çalışma hacmi nedir?
Belgelenen eksen hareketleri X’te 1.950 mm, Y’de 1.250 mm ve Z’de 1.000 mm’dir; inç karşılığı yaklaşık 76,77 × 49,21 × 39,37’dir. Gerçek kullanılabilir alan bağlama düzeni, takım yönü ve çarpışma güvenlik planına bağlıdır.
Üç spindle mimarisi nasıl çalışır?
Makine; otomatik takım değiştirmeli bir adet 10 kW Colombo spindle ile manuel takım değiştirmeli iki adet 7,5 kW Colombo spindle’ı birleştirir. Üçü de seramik rulmanlarla 24.000 dev/dk’ya kadar çalışır. Bu düzen, seçilen takımları ve işleme yönlerini koordineli program içinde hazır tutar.
CAD/CAM, 3B simülasyon ve optimizasyon ne sağlar?
İş akışı; model programlama, işleme öncesi 3B simülasyon, desteklenen STL, DWG, DXF ve IGES veri aktarımı ile optimize operasyon sıralamasını destekler. Nihai program parça geometrisi, bağlama düzeni ve takım setine göre doğrulanır.
Hangi kontrol ve üretim takip işlevleri bulunur?
Operatör istasyonu; makine kontrolünü uzaktan bağlantı, gelişmiş raporlama ve 3B görüntüleme ile birleştirir. Bu işlevler daha anlaşılır üretim takibini ve gerektiğinde uzaktan teşhis iletişimini destekler.
Kabinli ve kabinsiz yerleşim ölçüleri nedir?
Belgelenen kabinli yerleşim 4.800 × 4.800 × 3.900 mm (188,98 × 188,98 × 153,54 inç), açık yerleşim ise 4.075 × 3.400 × 3.900 mm (160,43 × 133,86 × 153,54 inç) ölçülerindedir. Nihai plana servis erişimi, emiş, elektrik altyapısı, malzeme taşıma ve çevresel güvenlik boşlukları eklenmelidir.
Üretim uygunluğu için hangi parça bilgileri paylaşılmalı?
Parça çizimi veya 3B model, ağaç türü, ham parça ölçüleri, bitmiş geometri, işlenecek yüzey ve operasyonlar, hedef günlük adet, yüzey beklentisi ve tercih edilen bağlama yöntemi paylaşılmalıdır. Geometri veya ağaç davranışının doğrulanması gereken işlerde fiziksel numune yararlıdır.
