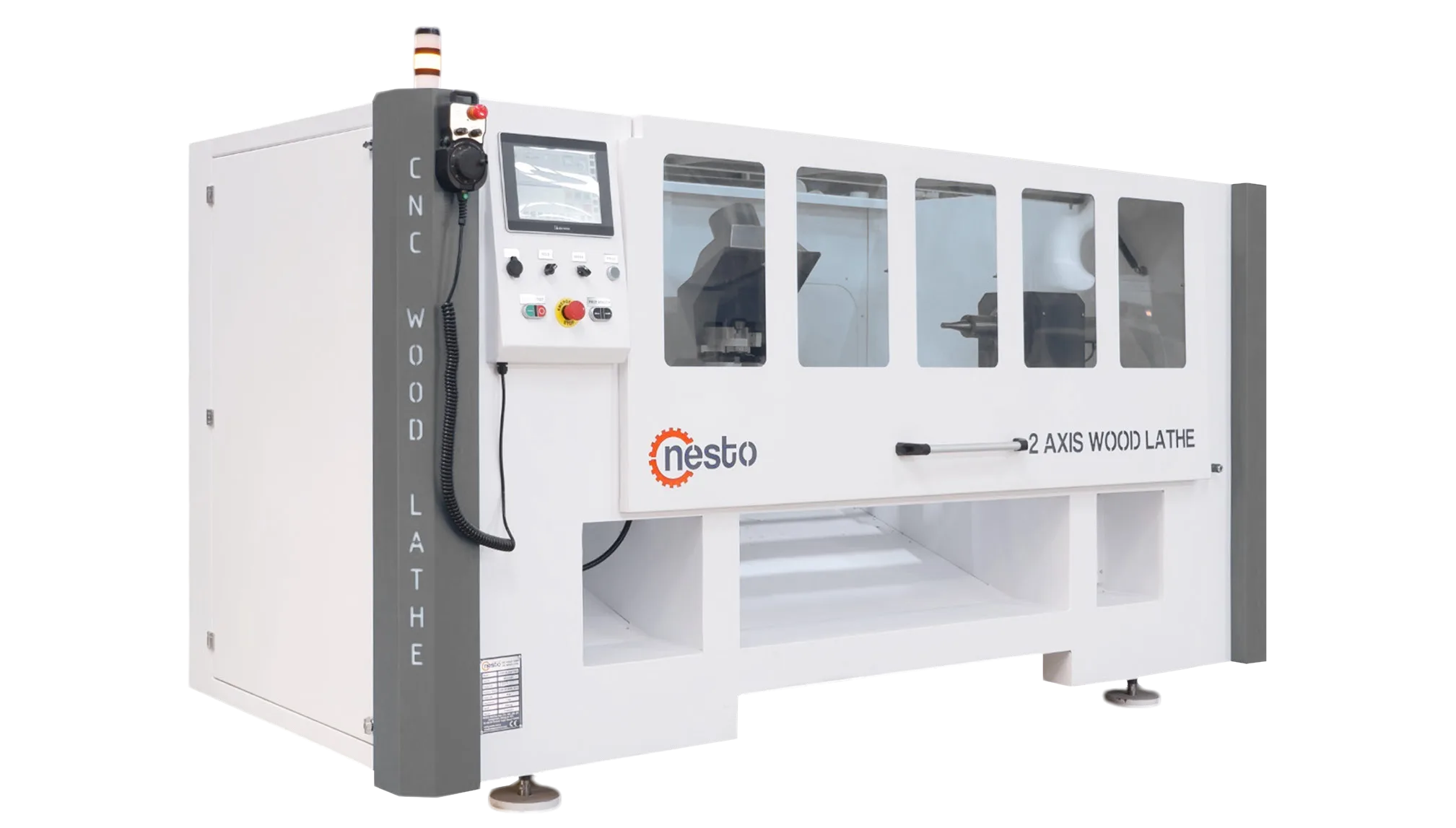

Torno CNC de 2 Eixos para Madeira
Configure a máquina certa para sua produção
Compartilhe os requisitos da peça, do material e da capacidade. Nossa equipe ajudará a definir a configuração adequada da máquina.
- Configuração orientada à aplicação
- Consultoria técnica de vendas
- Planejamento de instalação e assistência
Você pode incluir desenhos das peças e expectativas de produção no formulário de cotação.
It is a very focused machine to produce a wide range of different designs, shaped furniture and joinery parts such as chair, table and sofa legs and many other types of standard or complex parts.
Características Gerais e Capacidades de Produção
Torneamento repetível em 2 eixos para componentes de mobiliário
O Torno CNC de 2 Eixos combina a preparação digital da peça com movimentos controlados em X e Z para produzir de forma repetível pés de cadeiras, mesas e sofás, balaústres e componentes semelhantes.
Capacidade de trabalho Ø280 × 1.000 mm
A faixa padrão aceita peças até 280 mm de diâmetro e 1.000 mm de comprimento. A adequação final depende da geometria, da madeira, das ferramentas e do perfil.
- Ø 280 mm
- 1,000 mm
- 39.37 in
Fluxo de torneamento automático com duas lâminas
A lâmina copo remove o material em desbaste e a triangular conclui o perfil detalhado, reduzindo a troca manual entre desbaste e acabamento.
Eixos servo e movimento linear preciso
Servos Panasonic, fusos de precisão e guias lineares apoiam o posicionamento controlado em X e Z. O chassi reforçado mantém a referência de corte estável.
Ajuste do comprimento sem chave
O contraponto móvel é posicionado pelo controlo sem chave nem parafuso, reduzindo o tempo de preparação entre comprimentos guardados.
Lubrificação automática central
A unidade ILC distribui óleo aos componentes móveis em intervalos ajustáveis, ajudando a manter uma rotina consistente sem parar em cada ponto.
Aplicações para pés de mobiliário e peças torneadas
As aplicações incluem pés de cadeiras, mesas, sofás e poltronas, balaústres e outros perfis longitudinais dentro da capacidade indicada.
Especificações Técnicas
| Especificação | Máquina padrão |
|---|---|
| Diâmetro e comprimento máximos da peça | 280 × 1,000 mm11.02 × 39.37 in |
| Infraestrutura de controlo servo | Panasonic |
| Curso do eixo Z | 1,000 mm39.37 in |
| Curso do eixo X | 170 mm6.69 in |
| Velocidade rápida do eixo Z | 96 m/min |
| Velocidade rápida do eixo X | 25 m/min |
| Velocidade máxima de torneamento | 6,000 rpm |
| Potência total instalada | 8 kW |
| Peso da máquina | 1,500 kg |
| Dimensões da máquina (C × L × A) | 2,800 × 1,280 × 1,750 mm110.24 × 50.39 × 68.90 in |
| Unidade de lubrificação | Lubrificação automática ILC |
| Fixação da peça | Pistão pneumático · 7 bar |
| Ajuste do comprimento da peça | Ajuste pelo comando · sem chave nem parafuso |
| Lâmina de corte de detalhe | Lâmina triangular de aço especial endurecido |
| Lâmina de desbaste | Lâmina copo de aço especial endurecido |
| Centragem da peça | Dispositivo de centragem de ajuste simples |
| Software de desenho e produção | Pegasus CAD/CAM de 2 eixos específico para a máquina |
Equipamento Principal Padrão
Infraestrutura de eixos servo Panasonic
Servomotores de alta resolução controlam X e Z através de componentes de precisão para perfis repetíveis.
Interface tátil HSC RTEX
A interface industrial reúne controlo de eixos, macros e funções numa tela, com ligação remota para diagnóstico.
Fluxo Pegasus CAD/CAM de 2 eixos
O software específico prepara o perfil, permite visualizar a peça em 3D e gera o programa de usinagem num único fluxo.
Unidade de lâmina copo e triangular
A lâmina copo endurecida faz o desbaste e a triangular completa o perfil; ambas integram a unidade padrão.
Contraponto móvel e ajuste de comprimento
A posição do contraponto é ajustada pelo painel, facilitando a troca entre comprimentos recorrentes sem ajuste manual por parafuso.
Fixação pneumática e centragem
Um pistão pneumático de 7 bar fixa a peça e o dispositivo de centragem mantém o alinhamento entre acionamento e contraponto.
- 7 bar
Unidade de lubrificação automática ILC
Intervalos ajustáveis apoiam a distribuição regular de óleo aos componentes móveis durante a produção.
- Sistema central
Aplicações típicas
- Pés de cadeiras
- Pés de mesas
- Pés de sofás
- Peças torneadas de madeira maciça
Seleção do modelo
Perguntas frequentes
Que peças o Torno CNC de 2 Eixos pode produzir?
Foi concebido para pés de cadeiras, mesas, sofás e poltronas, balaústres e outros perfis longitudinais de madeira maciça dentro do limite Ø280 × 1.000 mm. A adequação final é avaliada pelo desenho, material bruto e perfil pretendido.
Quais são as dimensões máximas da peça e a rotação?
A capacidade padrão é de até 280 mm de diâmetro e 1.000 mm de comprimento. A rotação máxima é 6.000 rpm. A velocidade e a estratégia dependem da madeira, equilíbrio do bruto, diâmetro, perfil e ferramenta.
Como trabalham as lâminas copo e triangular?
A lâmina copo endurecida remove o material no desbaste e a triangular conclui o perfil e o acabamento. As duas ferramentas estão integradas na unidade para reduzir a intervenção manual entre as etapas.
Como se ajusta o comprimento e se fixa a peça?
O contraponto móvel é posicionado pelo controlo sem chave nem parafuso manual. Um pistão pneumático de 7 bar fixa a peça e o dispositivo de centragem ajuda a alinhá-la entre os referenciais.
O que oferece o Pegasus CAD/CAM de 2 eixos?
O fluxo específico permite preparar o perfil, inspecionar a peça em 3D e gerar digitalmente o programa antes da produção, apoiando a recuperação rápida e a consistência de trabalhos repetidos.
Quais são as dimensões, potência e peso da máquina?
A máquina mede 2.800 × 1.280 × 1.750 mm (110,24 × 50,39 × 68,90 in), tem 8 kW de potência instalada e pesa 1.500 kg (3.307 lb). O layout deve prever acesso de serviço e movimentação de material.
Que dados devem ser enviados para avaliar a produção?
Envie o desenho ou modelo 3D, espécie de madeira, dimensões do bruto, perfil final, diâmetro e comprimento, quantidade diária e qualidade de superfície esperada. Uma amostra física ajuda em geometrias ou madeiras que exigem validação.
