Torneado y mecanizado angular en 5 ejes

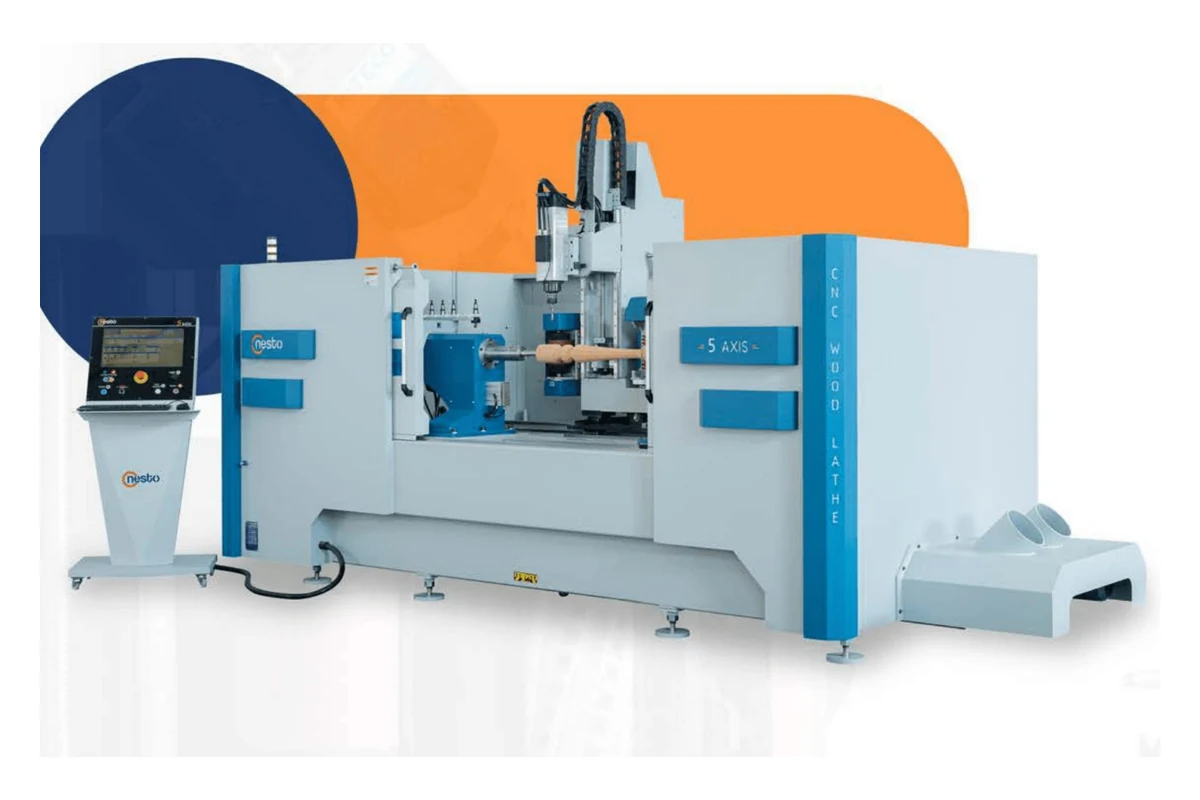

Torno CNC Pro de 5 Ejes para Madera
Combine torneado, fresado y mecanizado ±90° en un flujo digital
El área Ø500 × 1.000 mm, el giro directo, cinco herramientas y Pegasus CAD/CAM de 5 ejes admiten componentes complejos de madera maciza.
- Eje A ±90° para detalles inclinados
- Sistema automático de cinco herramientas
- Control TPA con vista previa 3D y conexión remota
Incluya plano o modelo 3D, madera, medidas en bruto, operaciones, acabado y cantidad diaria en el formulario.
Five-axis CNC wood lathe for complex solid-wood furniture parts up to Ø500 × 1,000 mm with ±90° angular machining.
Características Generales y Capacidades de Producción
Producción en cinco ejes para piezas complejas de mobiliario
Combina torneado, posicionamiento indexado y mecanizado angular ±90° de patas, balaustres, columnas y piezas decorativas.
Capacidad de trabajo Ø500 × 1.000 mm
El área útil admite piezas de gran sección y el eje directo alcanza 3.000 rpm.
Movimiento servo y chasis rígido
Servomotores Panasonic, guías y husillos de precisión trabajan con una estructura reforzada y resistente a vibraciones.
Flujo de control industrial TPA
El control TPA en Windows reúne EtherCAT, gestión de ejes, secuencia, informes, vista previa 3D y acceso remoto.

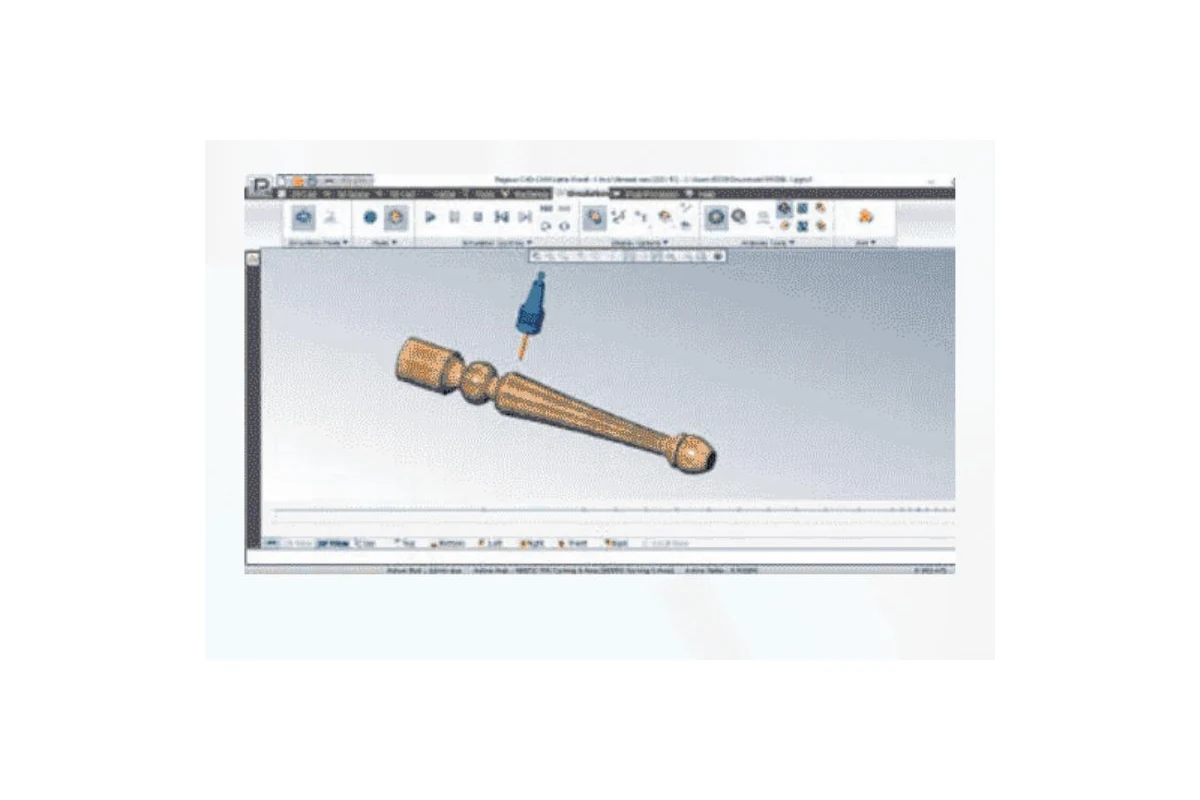

Flujo digital Pegasus de 5 ejes
Las piezas pueden diseñarse, revisarse y simularse en 3D; el flujo Plus añade la definición de áreas de escaneado 3D.
Preparación automática para mecanizado repetible
La lubricación ILC distribuye aceite por 28 puntos y la medición automática registra la longitud de herramienta.
Especificaciones Técnicas
| Especificación | Máquina estándar |
|---|---|
| Diámetro y longitud máximos de la pieza | 500 × 1,000 mm19.69 × 39.37 in |
| Unidad de control | Control industrial TPA · EtherCAT · conexión remota · vista previa 3D |
| Recorrido del eje Z | 1,000 mm39.37 in |
| Recorrido del eje X | 500 mm19.69 in |
| Velocidad rápida del eje Z | 70 m/min |
| Velocidad rápida del eje X | 30 m/min |
| Velocidad rápida del eje Y | 20 m/min |
| Rango angular del eje A | ±90° |
| Velocidad de giro de la pieza | 3.000 rpm · accionamiento directo de 5 kW |
| Potencia total instalada | 29 kW |
| Peso de la máquina | 3,500 kg |
| Dimensiones de la máquina (L × A × H) | 4,400 × 2,030 × 2,446 mm173.23 × 79.92 × 96.30 in |
| Unidad de lubricación | Lubricación automática ILC en 28 puntos |
| Sujeción de la pieza | Pistón neumático · 7 bar |
| Ajuste de longitud de la pieza | Ajuste desde el control · sin llave ni tornillo |
| Cuchilla de corte de detalle | Cuchilla triangular de acero especial endurecido |
| Cuchilla de desbaste | Cuchilla de copa de acero especial endurecido |
| Cuchilla superior de perfilado | Cuchilla superior para perfilado longitudinal |
| Husillo de mecanizado de alta velocidad | Hertz 5,5–6 kW · 24.000 rpm · cambio automático |
| Almacén de herramientas | Cinco posiciones |
| Software de diseño y producción | Pegasus CAD/CAM de 5 ejes específico para la máquina |
Equipamiento Principal Estándar

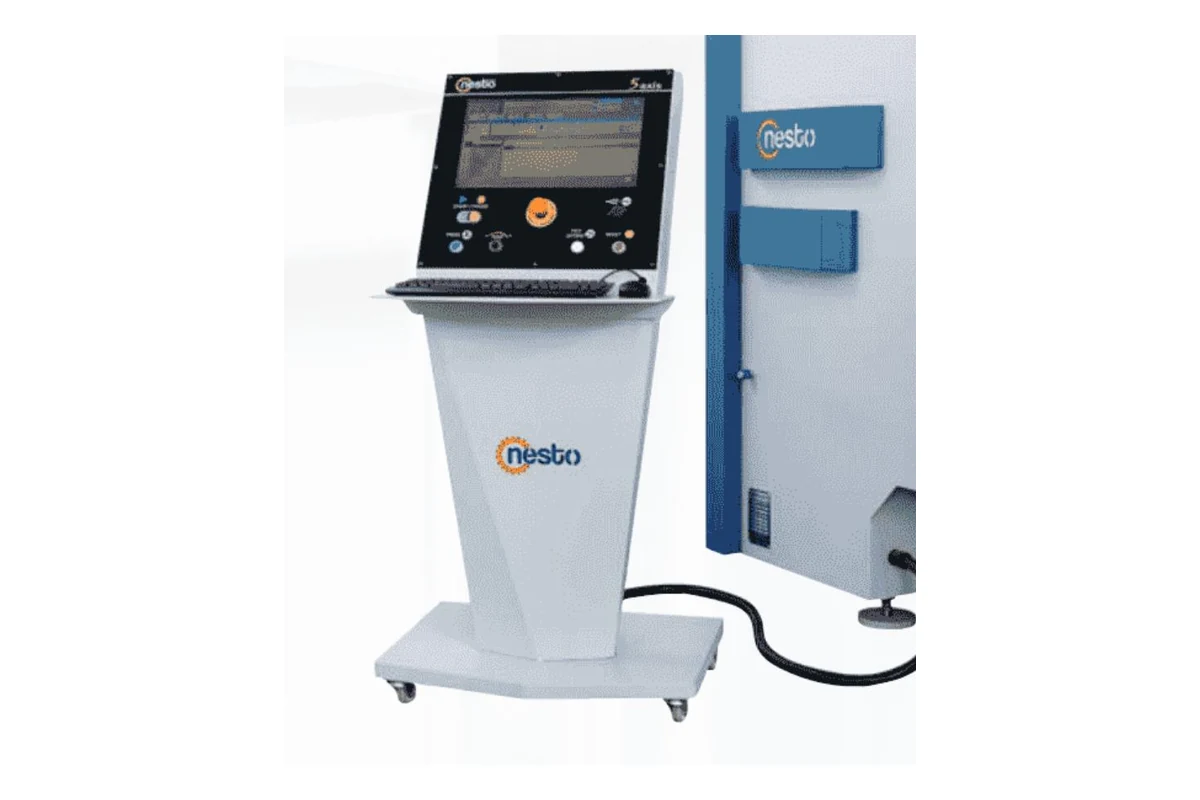

Control CNC industrial TPA
Control Windows con EtherCAT, informes, vista previa 3D y conexión remota.

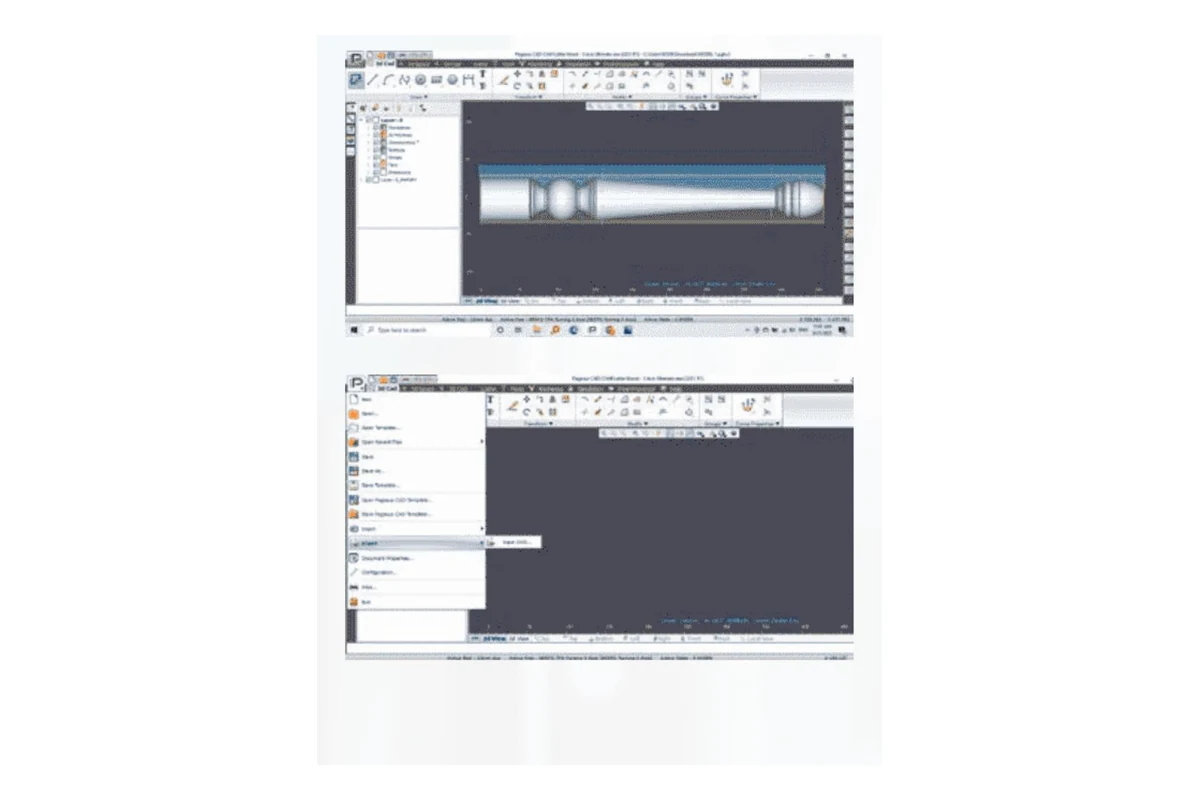

Flujo Pegasus CAD/CAM de 5 ejes
Las piezas pueden diseñarse, revisarse y simularse en 3D antes de generar el programa.

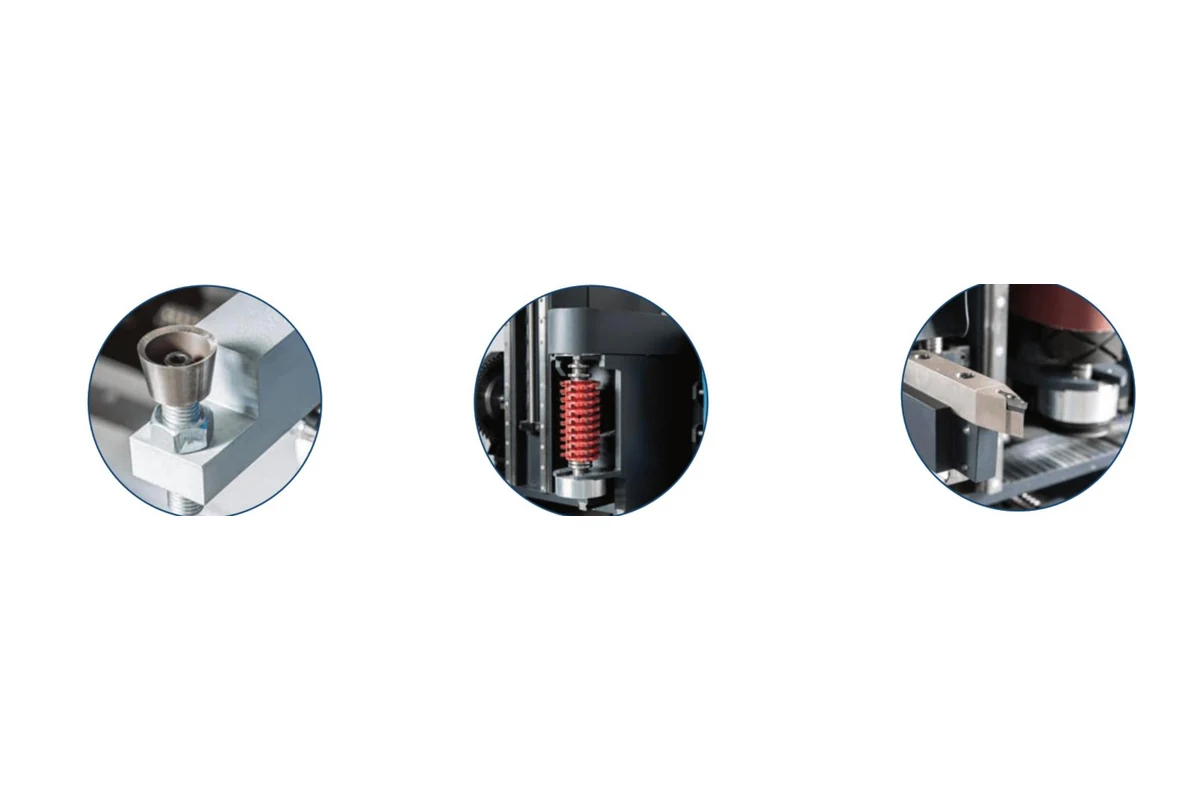

Tres unidades de corte estándar
Cuchillas triangular, de copa y superior cubren detalle, desbaste y perfilado longitudinal.

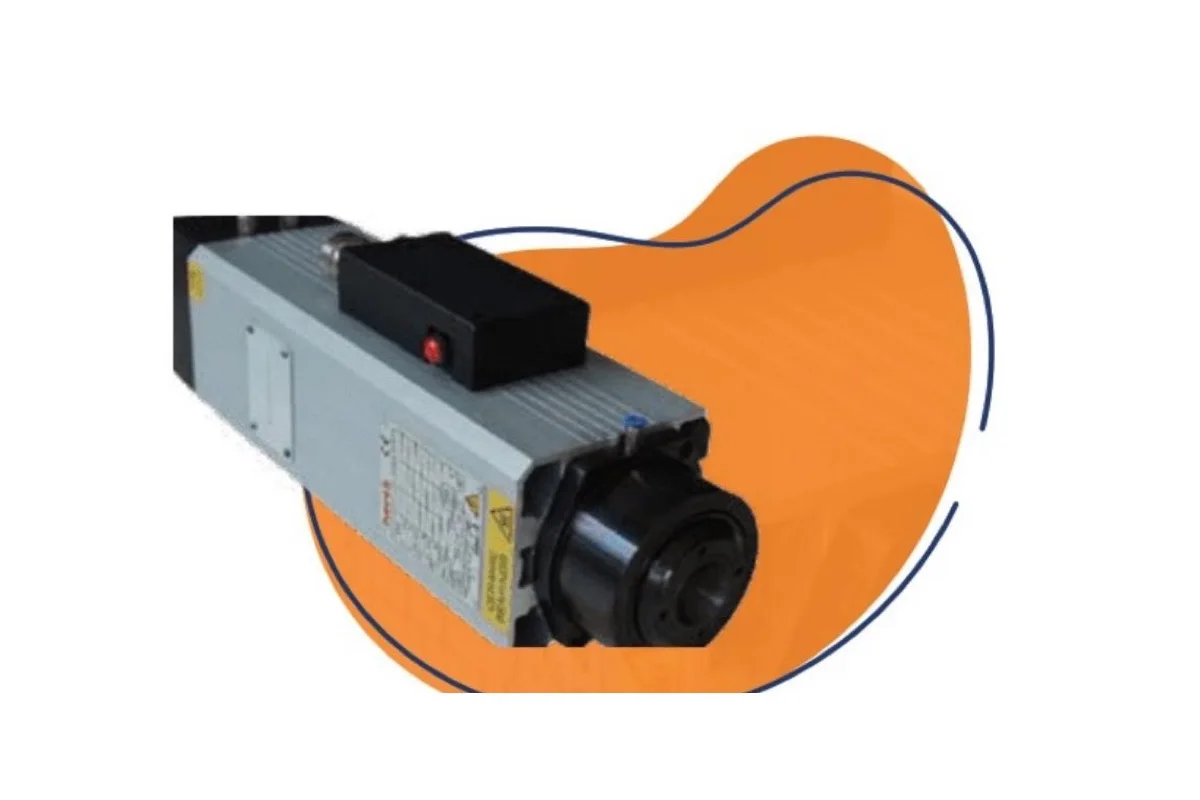

Husillo Hertz de alta velocidad
El husillo de 5,5–6 kW alcanza 24.000 rpm con rodamientos cerámicos, 380 V, refrigeración por aire y cambio automático.
- 5.5–6 kW
- 24,000 rpm
- 380 V

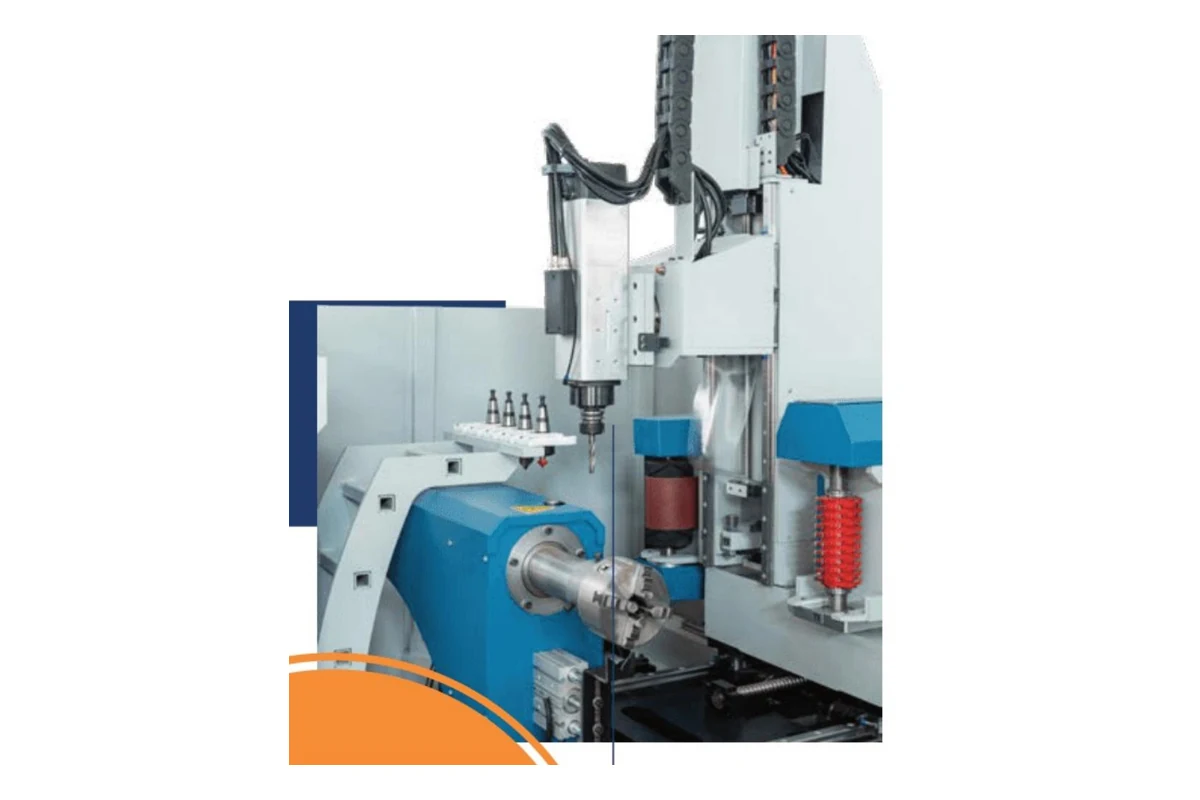

Almacén de cinco posiciones
Cinco soportes mantienen las herramientas listas para cambios automáticos.

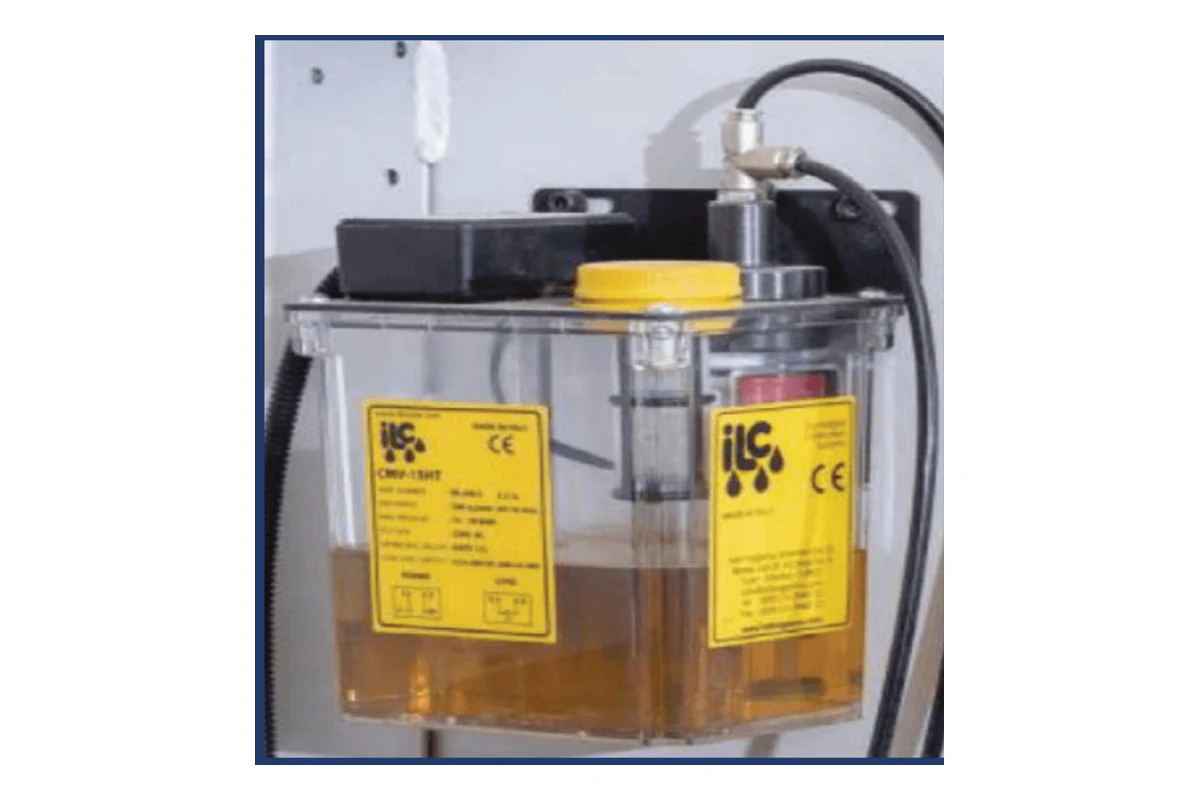

Lubricación automática ILC
El aceite se distribuye automáticamente por 28 puntos del sistema de movimiento.

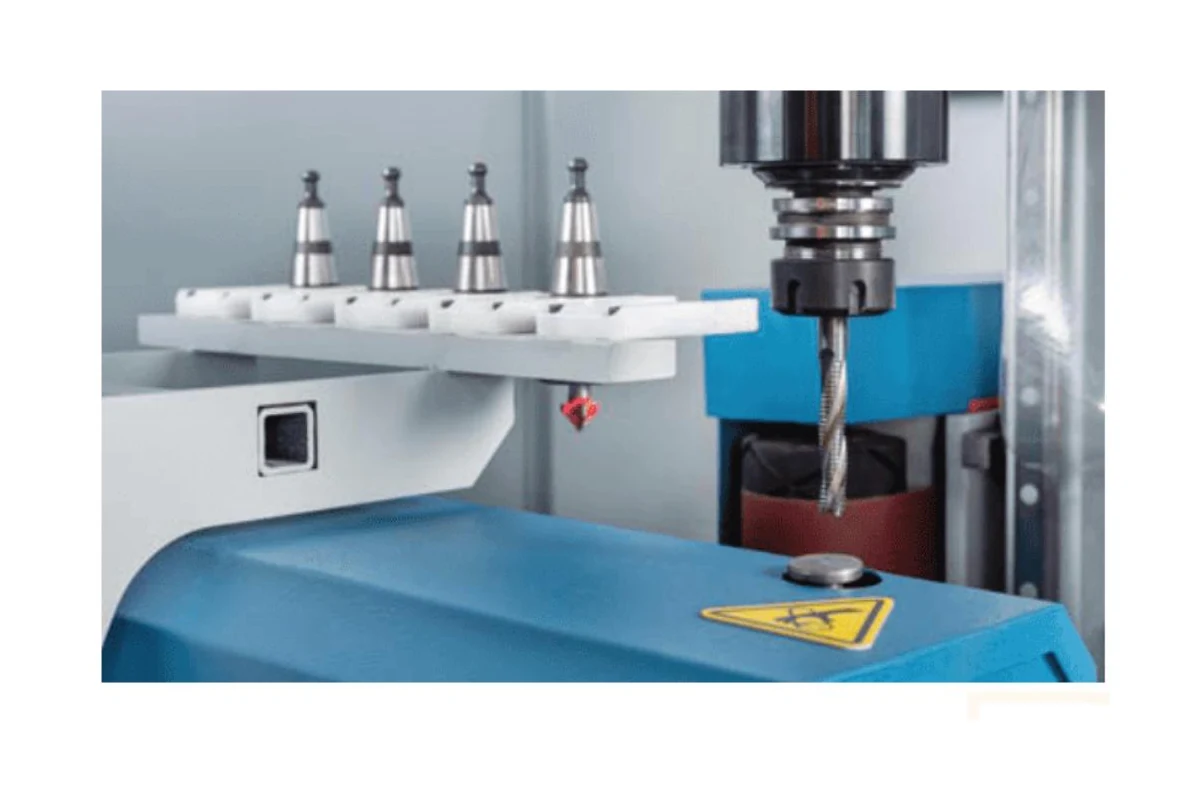

Medición automática de herramienta
La longitud de la herramienta se mide y guarda antes del mecanizado.

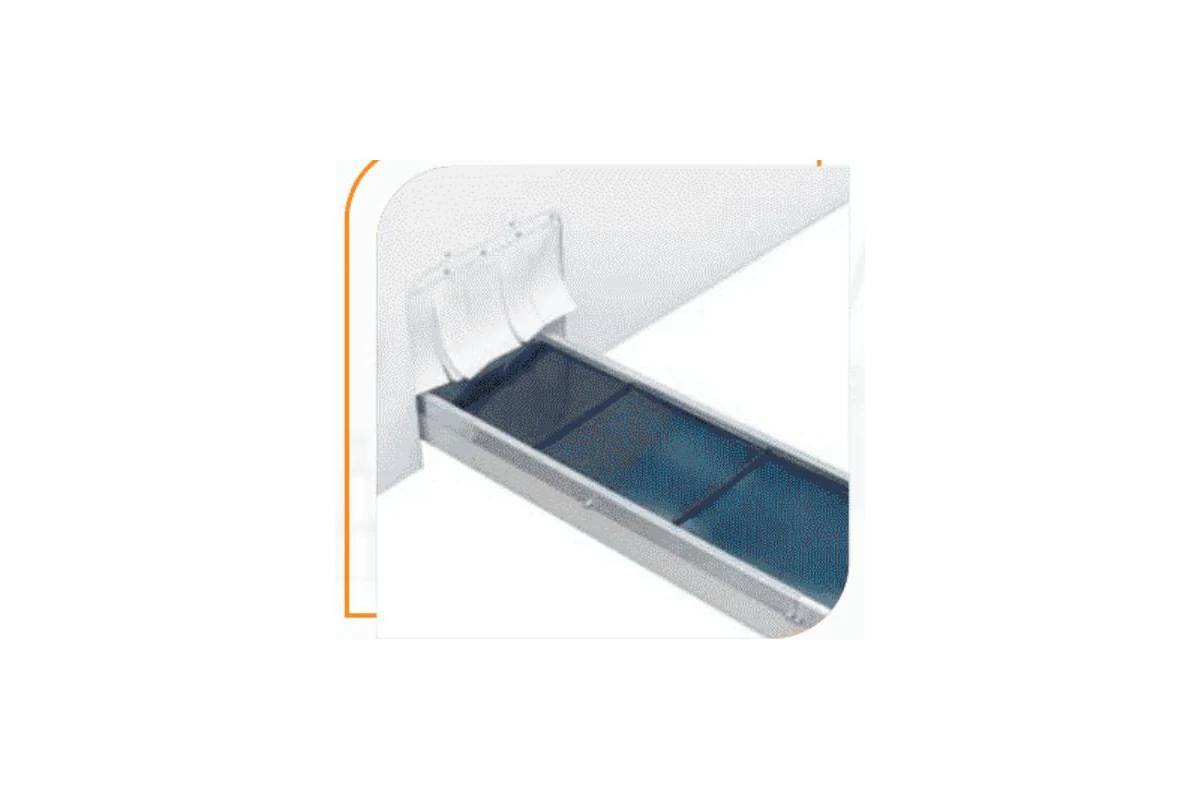

Transportador de salida de la pieza
Facilita la salida controlada de las piezas terminadas.

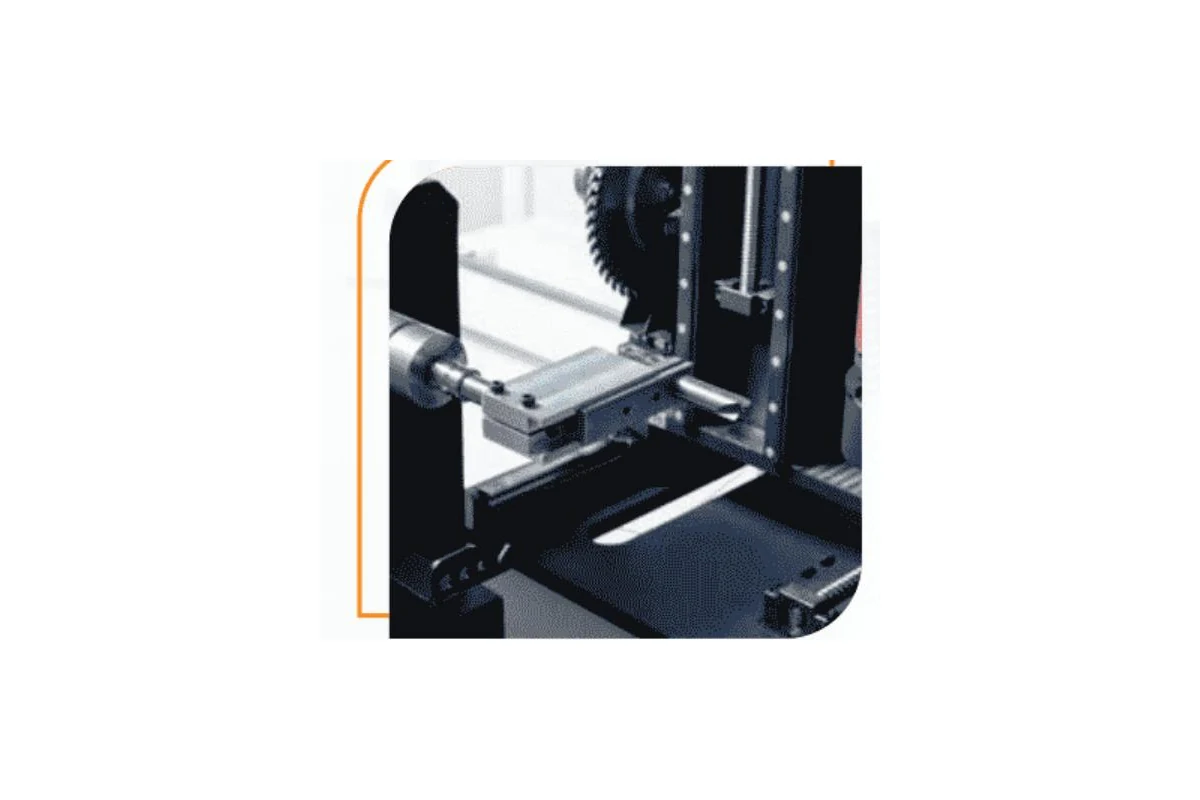

Contrapunto excéntrico y volante electrónico
El dispositivo admite referencias excéntricas y el volante permite movimientos incrementales.
Opciones de Configuración

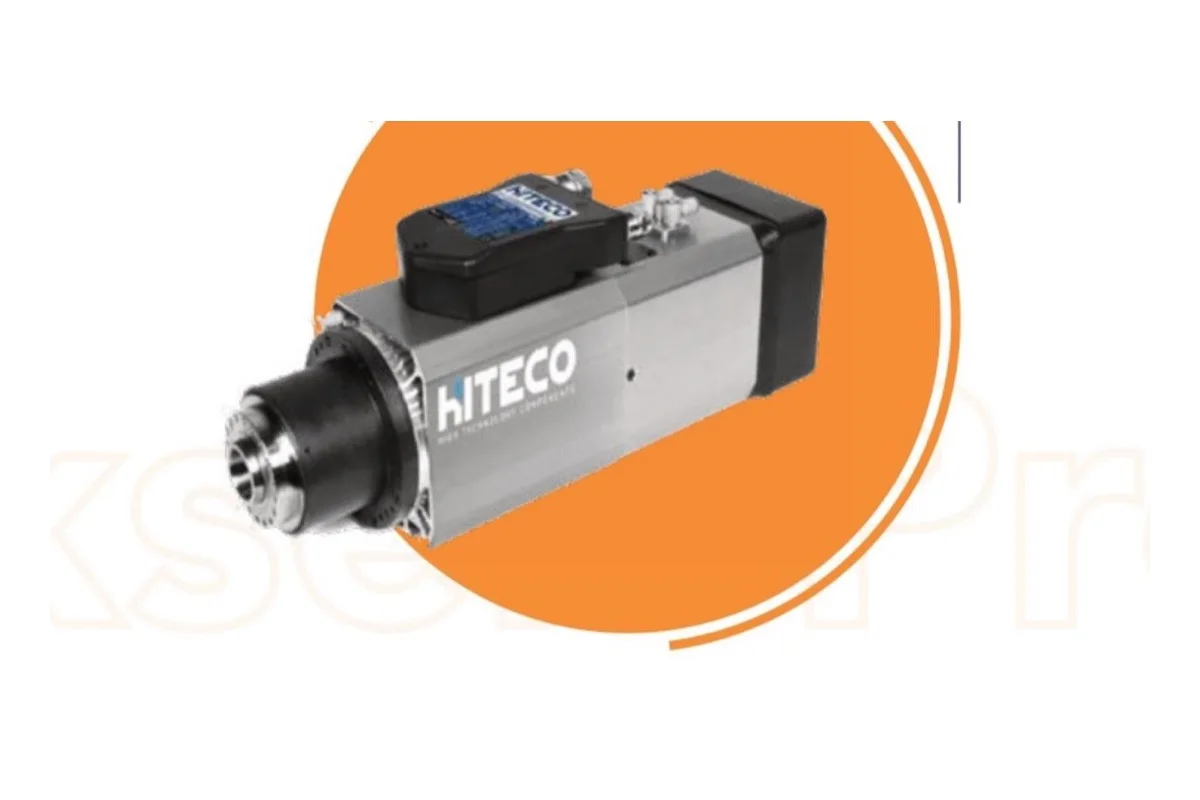

Husillo Hiteco ISO30
La opción de 9,5–11 kW y 24.000 rpm añade ISO30, rodamientos cerámicos y refrigeración combinada.

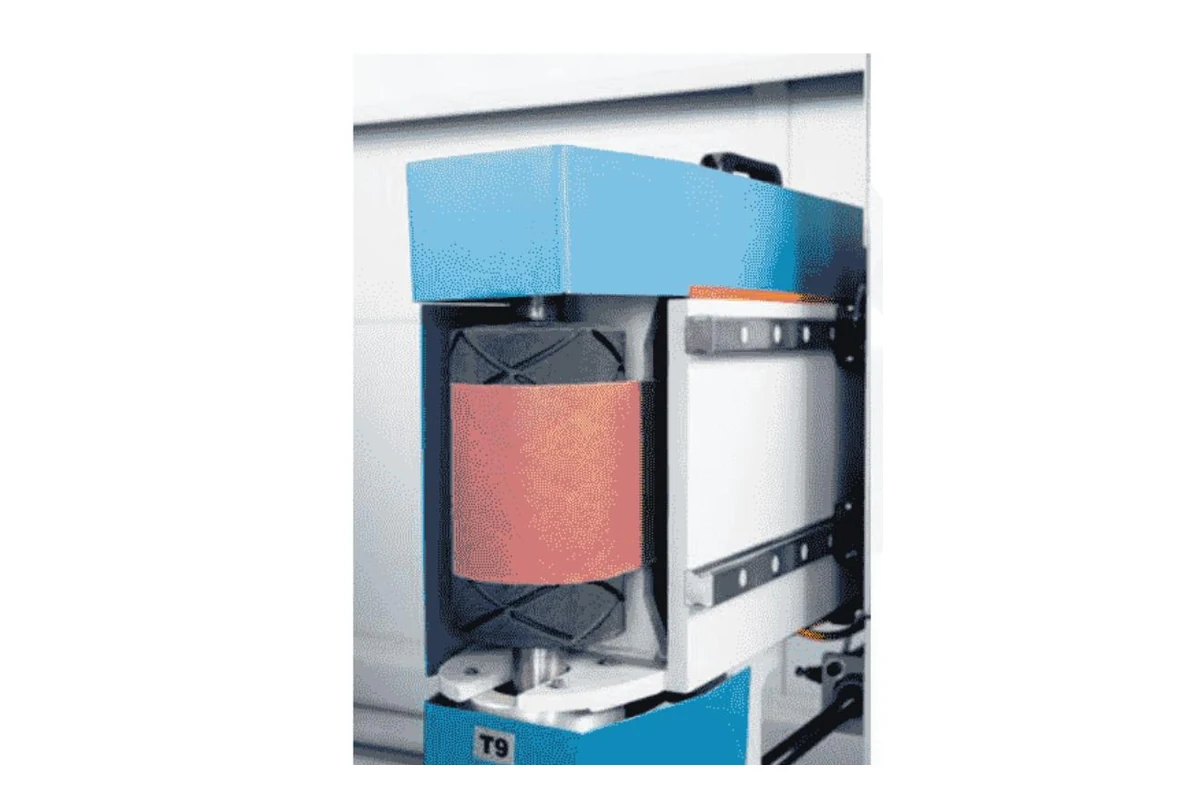

Unidad de lijado oscilante
Añade lijado tras el torneado para preparar superficies amplias.

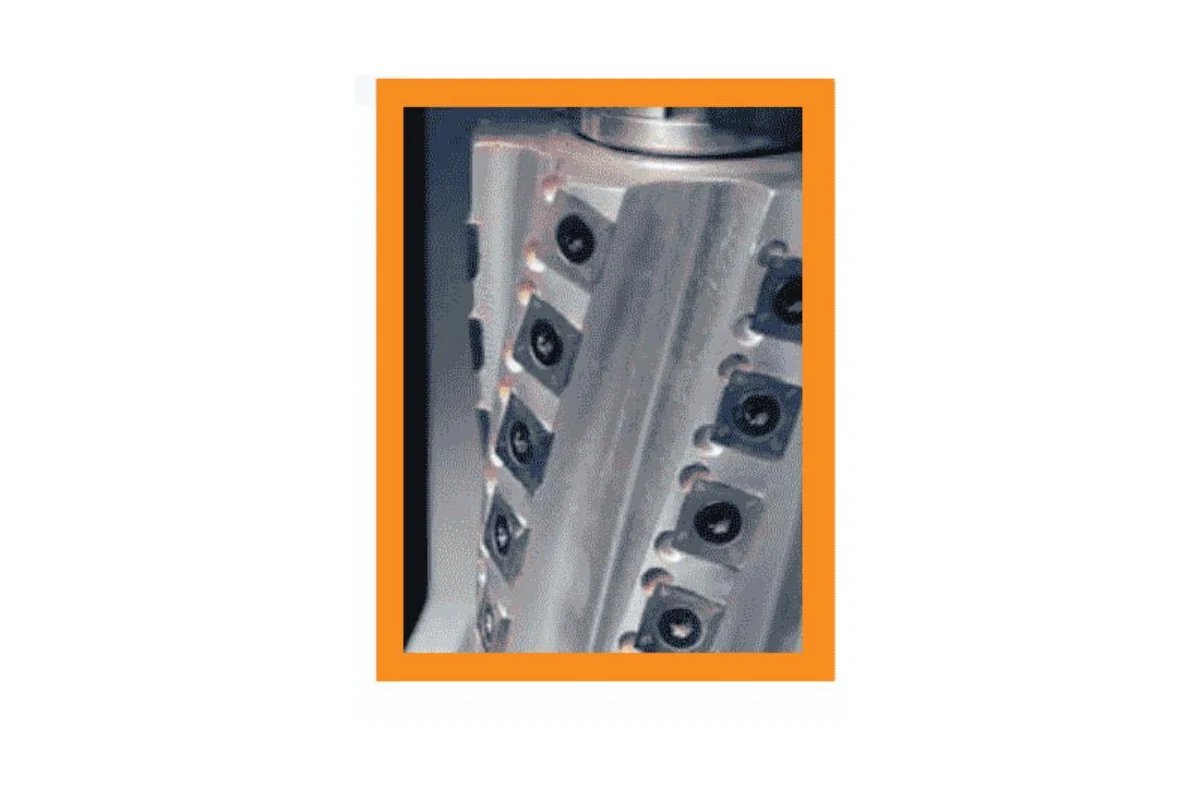

Cuchilla superior de aluminio
Plaquitas sustituibles permiten perfilar con un filo renovable.

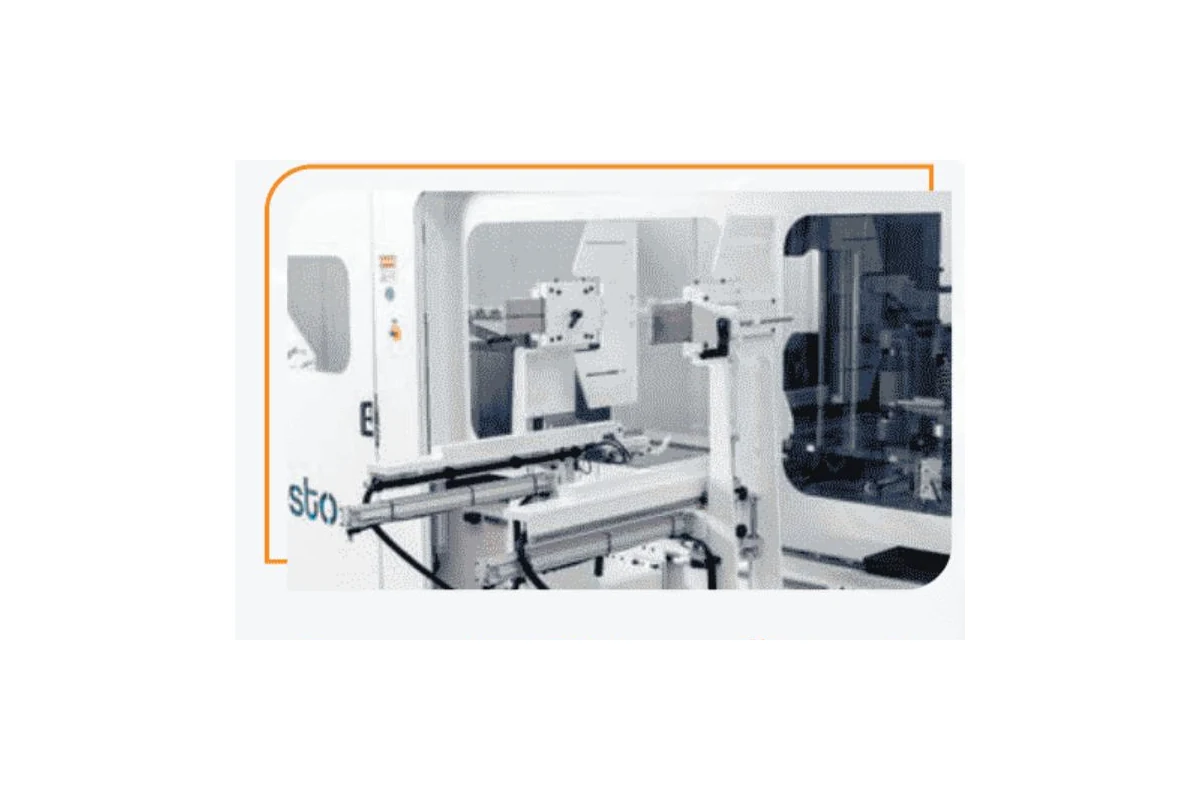

Unidad de carga automática
Alimenta piezas preparadas para producción repetitiva según la geometría y el ritmo.

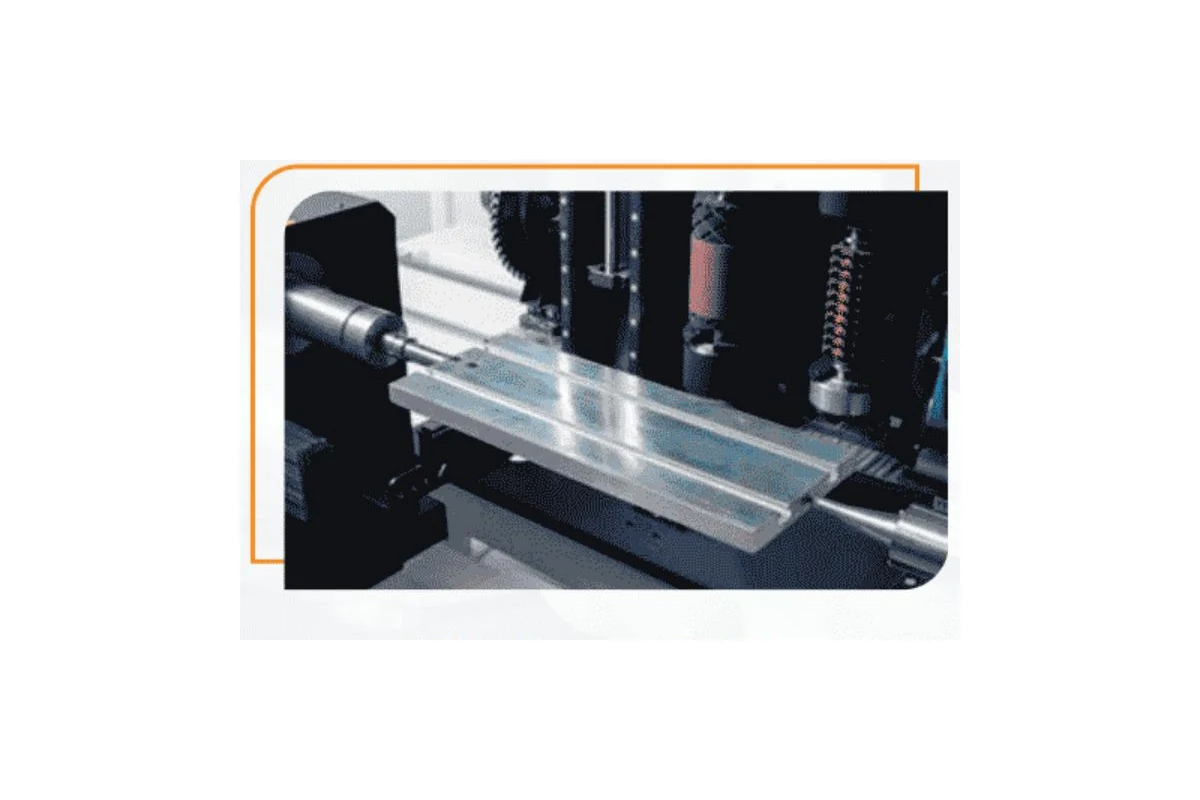

Mesa de trabajo de aluminio
Permite fijación sobre mesa para operaciones de extremo, ranura y superficie.

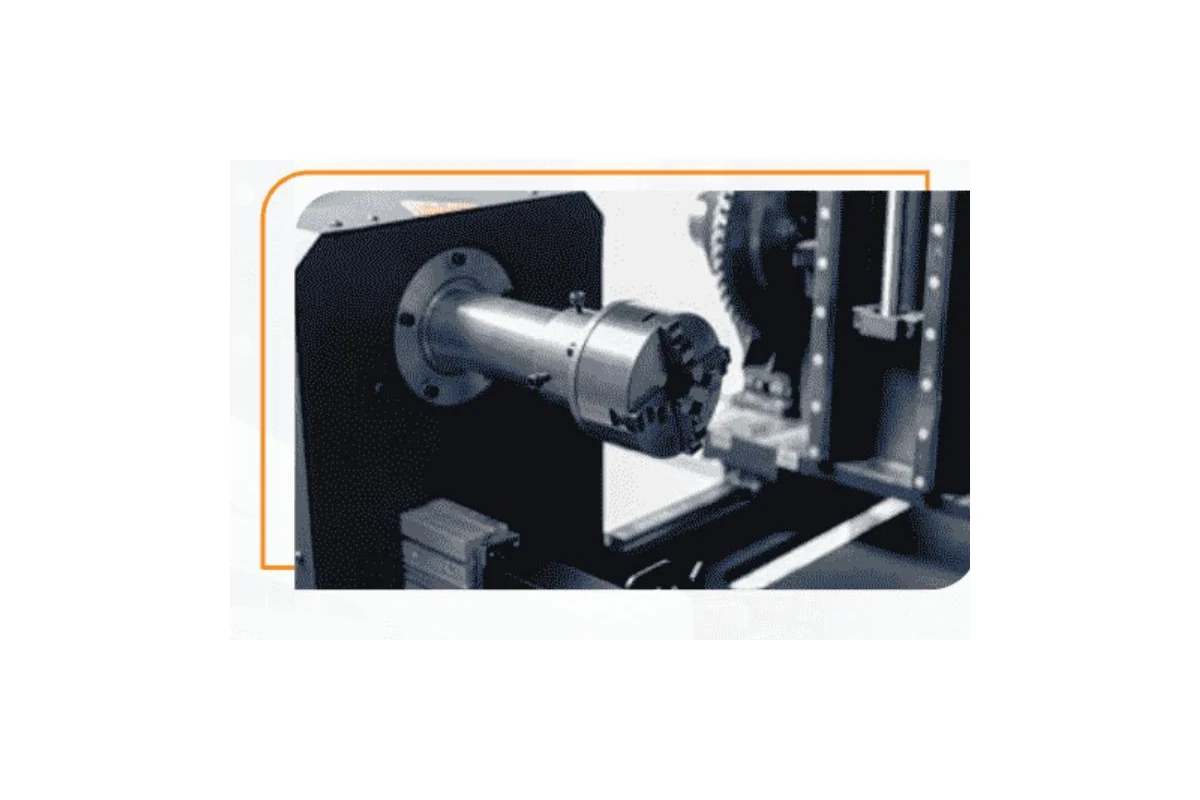

Portaherramientas tipo plato
Permite mecanizar el extremo opuesto de una pieza fijada por un solo lado.
Aplicaciones habituales
- Patas de sillas
- Patas de mesas
- Patas de sofás
- Componentes complejos de muebles
- Perfiles decorativos y columnas
Selección del modelo
Preguntas frecuentes
¿Qué piezas puede producir el Torno CNC Pro de 5 Ejes?
Está diseñado para patas de sillas, mesas, sofás y sillones, balaustres, columnas y piezas decorativas que requieran torneado, posicionamiento indexado, fresado angular, taladrado o perfiles dentro de Ø500 × 1.000 mm. La idoneidad final se evalúa con plano, bruto y proceso.
¿Qué aporta el eje A ±90° a la producción?
El quinto eje inclina el husillo ±90°, permitiendo alcanzar caras inclinadas, transiciones y detalles multisuperficie con menos sujeciones. El acceso y las trayectorias se verifican en CAD/CAM.
¿Cuáles son la capacidad de pieza y las velocidades de los ejes?
La capacidad es de hasta 500 mm de diámetro y 1.000 mm de longitud. Z recorre 1.000 mm a 70 m/min, X recorre 500 mm a 30 m/min e Y trabaja a 20 m/min. El eje directo de 5 kW alcanza 3.000 rpm; los parámetros dependen de la madera, equilibrio y herramienta.
¿Cómo admite distintas operaciones el sistema de cinco herramientas?
Cuchillas triangular, de copa y superior trabajan con husillo Hertz de 5,5–6 kW a 24.000 rpm y cinco posiciones. Desbaste, torneado detallado, perfilado, fresado y taladrado pueden seguir una secuencia con cambios automáticos.
¿Cómo se gestionan lubricación, medición y ajuste de pieza?
La lubricación ILC distribuye aceite por 28 puntos. La longitud de herramienta se mide antes del mecanizado. La pieza se fija neumáticamente a 7 bar y la longitud se ajusta desde el control.
¿Qué opciones de configuración están disponibles?
Las opciones incluyen husillo Hiteco ISO30 de 9,5–11 kW, lijado oscilante, cuchilla superior de aluminio, carga automática, mesa de aluminio y soporte tipo plato. La selección depende de la pieza, operaciones, acabado y ritmo.
¿Cuáles son las dimensiones, potencia y peso de la máquina?
La máquina mide 4.400 × 2.030 × 2.446 mm (173,23 × 79,92 × 96,30 in), tiene 29 kW de potencia instalada y pesa 3.500 kg (7.716 lb). El diseño debe prever servicio, extracción y manejo.
