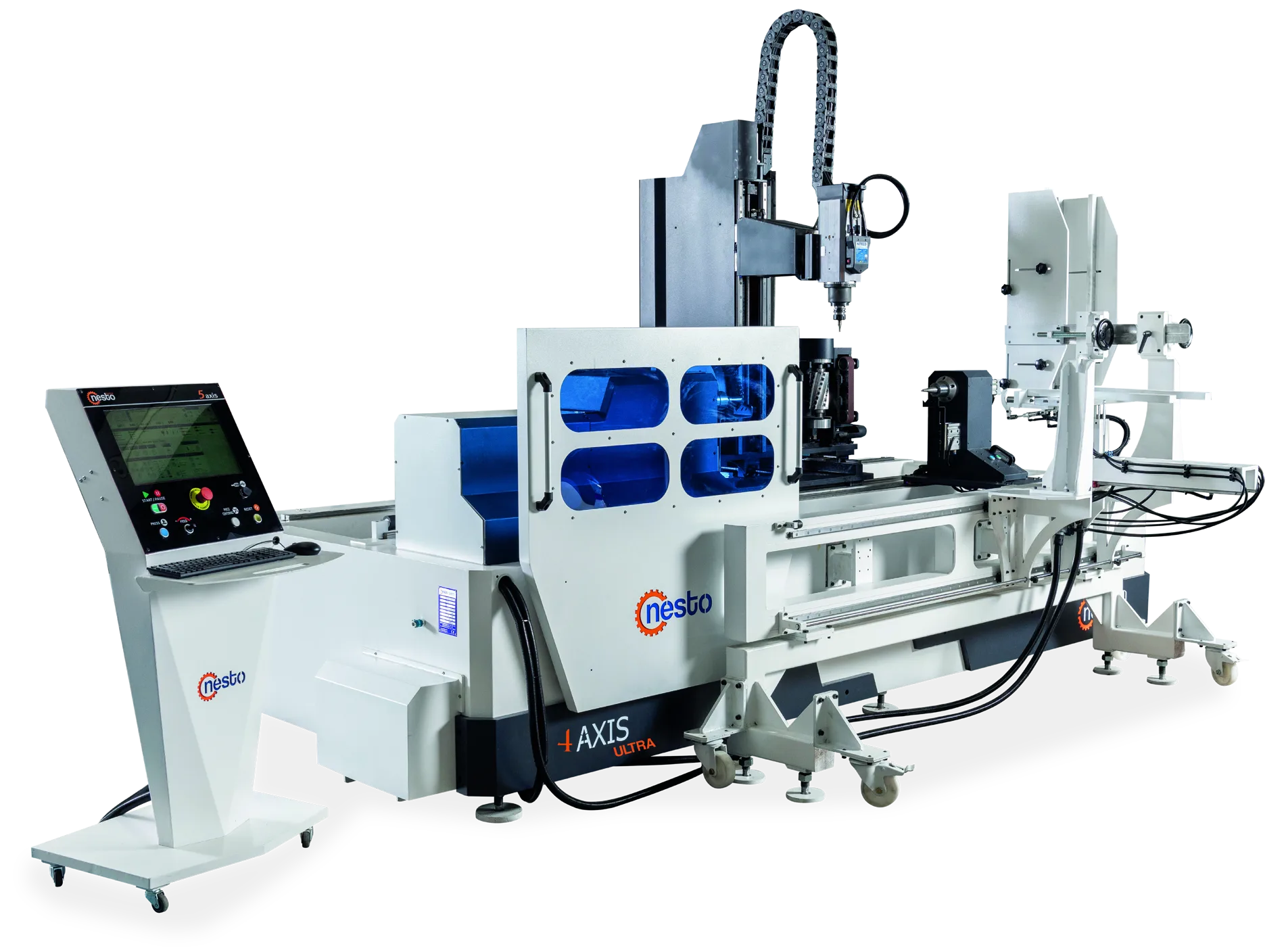

Torno CNC Ultra de 4 Ejes para Madera
Configure la máquina adecuada para su producción
Comparta los requisitos de la pieza, el material y la capacidad. Nuestro equipo le ayudará a definir la configuración adecuada de la máquina.
- Configuración orientada a la aplicación
- Asesoramiento técnico comercial
- Planificación de instalación y servicio
Puede incluir planos de piezas y expectativas de producción en el formulario de cotización.
Características Generales y Capacidades de Producción
Producción en cuatro ejes para grandes componentes de mobiliario
Combina torneado, mecanizado indexado, fresado, taladrado y perfilado de patas, balaustres, columnas y componentes decorativos de madera maciza.
Capacidad de trabajo Ø400 × 1.200 mm
El área útil permite mecanizar piezas largas y de mayor sección entre referencias controladas de accionamiento y contrapunto.
Chasis rígido y movimiento servo de precisión
El chasis reforzado trabaja con servomotores Panasonic, guías, carros, cremalleras y husillos de precisión para perfiles repetibles.
Giro directo y ajuste rápido de longitud
El eje de 5 kW alcanza 3.000 rpm; la sujeción trabaja a 7 bar y la longitud se ajusta desde el control sin llave ni tornillo.
Preparación automática para mecanizado repetible
La lubricación ILC protege el sistema de movimiento y la medición automática registra la referencia activa antes del mecanizado.
Flujo de control industrial TPA
La plataforma TPA en Windows reúne control de ejes, EtherCAT, secuencia de trabajos, informes, vista previa 3D y conexión remota.
Flujo digital Pegasus de 4 ejes
Las piezas pueden prepararse, revisarse y simularse en 3D antes de generar el programa, creando un flujo documentado del diseño a la producción.
Especificaciones Técnicas
| Especificación | Máquina estándar |
|---|---|
| Diámetro y longitud máximos de la pieza | 400 × 1,200 mm15.75 × 47.24 in |
| Unidad de control | Control industrial TPA · EtherCAT · conexión remota · vista previa 3D |
| Recorrido del eje Z | 1,200 mm47.24 in |
| Recorrido del eje X | 225 mm8.86 in |
| Velocidad rápida del eje Z | 70 m/min |
| Velocidad rápida del eje X | 30 m/min |
| Velocidad rápida del eje Y | 20 m/min |
| Giro de la pieza | 3.000 rpm · eje servo de accionamiento directo de 5 kW |
| Potencia total instalada | 33 kW |
| Peso de la máquina | 4,600 kg |
| Dimensiones de la máquina (L × A × H) | 3,950 × 3,720 × 3,900 mm155.51 × 146.46 × 153.54 in |
| Unidad de lubricación | Lubricación automática central ILC |
| Sujeción de la pieza | Pistón neumático · 7 bar |
| Ajuste de longitud de la pieza | Ajuste desde el control · sin llave ni tornillo |
| Unidades de corte estándar | Cuchillas endurecidas triangular, de copa y superior |
| Husillo de mecanizado de alta velocidad | Hertz 5,5–6 kW · 24.000 rpm · cambio automático |
| Almacén de herramientas | Cinco posiciones |
| Software de diseño y producción | Pegasus CAD/CAM de 4 ejes específico para la máquina |
| Sistema de seguridad estándar | Valla de seguridad perimetral |
Equipamiento Principal Estándar
Control CNC industrial TPA
Control Windows con EtherCAT, informes, vista previa 3D y conexión remota.
Flujo Pegasus CAD/CAM de 4 ejes
Las piezas pueden diseñarse, revisarse y simularse en 3D antes de generar el programa.
Tres unidades de corte estándar
Cuchillas triangular, de copa y superior cubren detalle, desbaste y perfilado longitudinal.
Husillo Hertz de alta velocidad
El husillo de 5,5–6 kW alcanza 24.000 rpm con rodamientos cerámicos, 380 V, refrigeración por aire y cambio automático.
- 5.5–6 kW
- 24,000 rpm
- 380 V
Almacén de cinco posiciones
Cinco soportes mantienen las herramientas listas para cambios automáticos en el programa.
Transportador de salida de la pieza
El transportador facilita la salida controlada de las piezas terminadas.
Dispositivo de contrapunto excéntrico
Permite trabajar piezas cuya referencia o geometría requiera una posición excéntrica del contrapunto.
Volante electrónico
Permite movimientos incrementales locales de los ejes durante ajuste, verificación y servicio.
Lubricación automática central ILC
El aceite se distribuye automáticamente a los componentes de movimiento de precisión.
Medición automática de herramienta
La referencia activa se mide antes del mecanizado para mantener ajustes y cambios consistentes.
Valla de seguridad perimetral
La valla estándar delimita el área protegida y organiza el acceso del operario a la célula.
Opciones de Configuración
Husillo Hiteco ISO30
La opción de 9,5–11 kW y 24.000 rpm añade ISO30, rodamientos cerámicos y refrigeración por electroventilador y aire comprimido.
Unidad de lijado oscilante
Añade lijado programable tras el torneado para preparar superficies amplias.
Unidad de lijado de detalles
Trabaja pequeños detalles, esquinas y transiciones locales con banda sustituible.
Unidad de sierra circular
Añade arranque profundo y eficiente en geometrías adecuadas para una herramienta circular.
Cuchilla superior de aluminio
Plaquitas sustituibles permiten perfilar con un filo renovable.
Unidad de carga automática
Alimenta piezas preparadas para producción repetitiva; la configuración depende de la geometría y el ritmo.
Mesa de trabajo de aluminio
Permite fijación alternativa para operaciones de extremo, ranura y superficie cuando la geometría exige apoyo en mesa.
Pegasus CAD/CAM 4 Ejes Plus
Añade simulación avanzada y flujos compatibles STL, DWG, DXF e IGES.
Cabina de seguridad integral
Ofrece una alternativa cerrada a la valla estándar para células totalmente cubiertas.
Aplicaciones habituales
- Patas de sillas
- Patas de mesas
- Patas de sofás
- Piezas torneadas de madera maciza
- Perfiles decorativos y columnas
Selección del modelo
Preguntas frecuentes
¿Qué piezas puede producir el Torno CNC Ultra de 4 Ejes?
Está diseñado para patas de sillas, mesas, sofás y sillones, balaustres, columnas y componentes decorativos que requieran torneado, mecanizado indexado, fresado, taladrado o perfilado dentro de Ø400 × 1.200 mm. La idoneidad final se evalúa con plano, bruto y proceso.
¿Cuál es la capacidad máxima y la velocidad de torneado?
La capacidad estándar es de hasta 400 mm de diámetro y 1.200 mm de longitud. El eje directo de 5 kW permite torneado hasta 3.000 rpm. La velocidad adecuada depende de la madera, equilibrio del bruto, diámetro, perfil y herramienta.
¿Qué aporta el sistema de cinco herramientas?
El conjunto reúne cuchillas endurecidas triangular, de copa y superior, husillo Hertz de 5,5–6 kW a 24.000 rpm y almacén automático de cinco posiciones. Permite desbaste, torneado detallado, perfilado, fresado y taladrado con menos cambios manuales.
¿Cómo apoyan TPA y Pegasus CAD/CAM de 4 ejes la producción?
TPA reúne gestión de ejes, EtherCAT, secuencia de trabajos, informes, vista previa 3D y conexión remota. Pegasus admite preparación 3D, simulación y generación del programa antes de producir.
¿Cómo se gestionan herramientas, lubricación y ajuste de la pieza?
La medición automática registra la referencia activa antes del mecanizado y la lubricación central ILC apoya el sistema de movimiento. La pieza se fija neumáticamente a 7 bar y la longitud se ajusta desde el control sin llave ni tornillo.
¿Cuáles son las dimensiones, potencia y peso de la máquina?
La máquina mide 3.950 × 3.720 × 3.900 mm (155,51 × 146,46 × 153,54 in), tiene 33 kW de potencia instalada y pesa 4.600 kg (10.141 lb). El diseño de planta debe prever servicio, extracción y manejo de material.
¿Qué opciones pueden configurarse para el proceso?
Las opciones incluyen husillo Hiteco ISO30 de 9,5–11 kW, lijado oscilante y de detalles, sierra circular, cuchilla superior de aluminio, carga automática, mesa de aluminio, Pegasus Plus y cabina integral. La selección depende de geometría, acabado y ritmo productivo.
