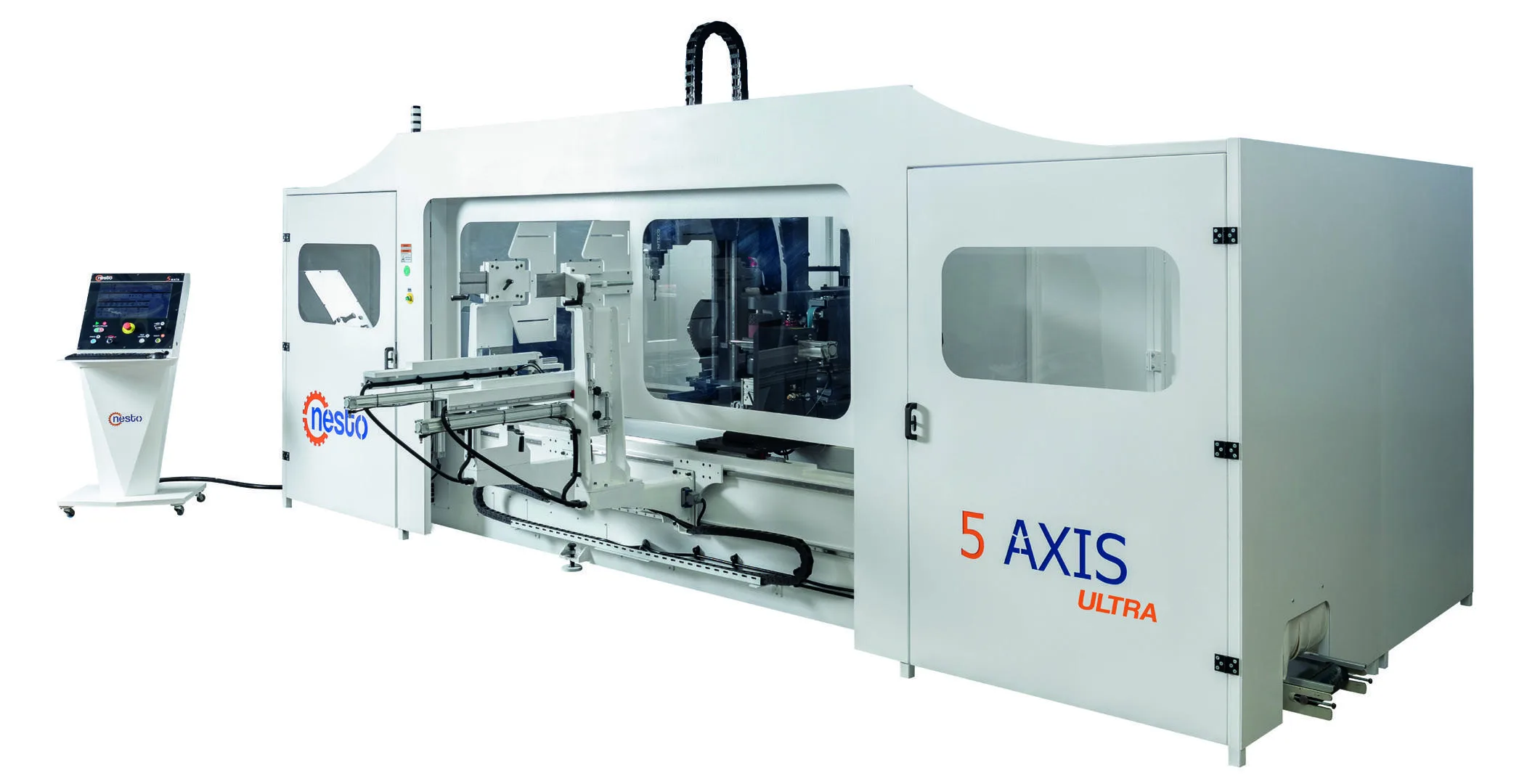

Torno CNC Ultra de 5 Ejes para Madera
Configure la máquina adecuada para su producción
Comparta los requisitos de la pieza, el material y la capacidad. Nuestro equipo le ayudará a definir la configuración adecuada de la máquina.
- Configuración orientada a la aplicación
- Asesoramiento técnico comercial
- Planificación de instalación y servicio
Puede incluir planos de piezas y expectativas de producción en el formulario de cotización.
Características Generales y Capacidades de Producción
Producción en cinco ejes para componentes complejos de mobiliario
Combina torneado, mecanizado indexado, fresado angular, taladrado y perfilado de patas, balaustres, columnas y piezas decorativas de madera maciza.
Capacidad de trabajo Ø400 × 1.200 mm
El área útil permite mecanizar piezas largas y de mayor sección entre referencias controladas de accionamiento y contrapunto.
Eje A ±90° para mecanizado angular
El quinto eje inclina ±90° para alcanzar caras inclinadas, transiciones y detalles multisuperficie con menos sujeciones.
- ±90°
- A axis
Chasis rígido y movimiento servo de precisión
El chasis reforzado trabaja con servomotores Panasonic, guías, carros, cremalleras y husillos de precisión para perfiles repetibles.
Giro directo y ajuste rápido de longitud
El eje de 5 kW alcanza 3.000 rpm; la sujeción trabaja a 7 bar y la longitud se ajusta desde el control sin llave ni tornillo.
Preparación automática para mecanizado repetible
La lubricación ILC protege el sistema de movimiento y la medición automática registra la referencia activa antes del mecanizado.
Flujo de control industrial TPA
La plataforma TPA en Windows reúne control de ejes, EtherCAT, secuencia de trabajos, informes, vista previa 3D y conexión remota.
Flujo digital Pegasus de 5 ejes
Las piezas pueden prepararse, revisarse y simularse en 3D antes de generar el programa de cinco ejes.
Especificaciones Técnicas
| Especificación | Máquina estándar |
|---|---|
| Diámetro y longitud máximos de la pieza | 400 × 1,200 mm15.75 × 47.24 in |
| Unidad de control | Control industrial TPA · EtherCAT · conexión remota · vista previa 3D |
| Recorrido del eje Z | 1,200 mm47.24 in |
| Recorrido del eje X | 225 mm8.86 in |
| Velocidad rápida del eje Z | 70 m/min |
| Velocidad rápida del eje X | 30 m/min |
| Velocidad rápida del eje Y | 20 m/min |
| Recorrido angular del eje A | -90–90° |
| Giro de la pieza | 3.000 rpm · eje servo de accionamiento directo de 5 kW |
| Potencia total instalada | 33 kW |
| Peso de la máquina | 4,600 kg |
| Dimensiones de la máquina (L × A × H) | 3,950 × 3,720 × 3,900 mm155.51 × 146.46 × 153.54 in |
| Unidad de lubricación | Lubricación automática central ILC |
| Sujeción de la pieza | Pistón neumático · 7 bar |
| Ajuste de longitud de la pieza | Ajuste desde el control · sin llave ni tornillo |
| Unidades de corte estándar | Cuchillas endurecidas triangular, de copa y superior |
| Husillo de mecanizado de alta velocidad | Hertz 5,5–6 kW · 24.000 rpm · cambio automático |
| Almacén de herramientas | Cinco posiciones |
| Software de diseño y producción | Pegasus CAD/CAM de 5 ejes específico para la máquina |
| Sistema de seguridad estándar | Valla de seguridad perimetral |
Equipamiento Principal Estándar
Control CNC industrial TPA
Control Windows con EtherCAT, informes, vista previa 3D y conexión remota.
Flujo Pegasus CAD/CAM de 5 ejes
Las piezas pueden diseñarse, revisarse y simularse en 3D antes de generar el programa de cinco ejes.
Tres unidades de corte estándar
Cuchillas triangular, de copa y superior cubren detalle, desbaste y perfilado longitudinal.
Husillo Hertz de alta velocidad
El husillo de 5,5–6 kW alcanza 24.000 rpm con rodamientos cerámicos, 380 V, refrigeración por aire y cambio automático.
- 5.5–6 kW
- 24,000 rpm
- 380 V
Almacén de cinco posiciones
Cinco soportes mantienen las herramientas listas para cambios automáticos en el programa.
Transportador de salida de la pieza
El transportador facilita la salida controlada de las piezas terminadas.
Dispositivo de contrapunto excéntrico
Permite trabajar piezas cuya referencia o geometría requiera una posición excéntrica del contrapunto.
Volante electrónico
Permite movimientos incrementales locales de los ejes durante ajuste, verificación y servicio.
Lubricación automática central ILC
El aceite se distribuye automáticamente a los componentes de movimiento de precisión.
Medición automática de herramienta
La referencia activa se mide antes del mecanizado para mantener ajustes y cambios consistentes.
Valla de seguridad perimetral
La valla estándar delimita el área protegida y organiza el acceso del operario a la célula.
Opciones de Configuración
Husillo Hiteco ISO30
La opción de 9,5–11 kW y 24.000 rpm añade ISO30, rodamientos cerámicos y refrigeración por electroventilador y aire comprimido.
Unidad de lijado oscilante
Añade lijado programable tras el torneado para preparar superficies amplias.
Unidad de lijado de detalles
Trabaja pequeños detalles, esquinas y transiciones locales con banda sustituible.
Unidad de sierra circular
Añade arranque profundo y eficiente en geometrías adecuadas para una herramienta circular.
Cuchilla superior de aluminio
Plaquitas sustituibles permiten perfilar con un filo renovable.
Unidad de carga automática
Alimenta piezas preparadas para producción repetitiva; la configuración depende de la geometría y el ritmo.
Mesa de trabajo de aluminio
Permite fijación alternativa para operaciones de extremo, ranura y superficie cuando la geometría exige apoyo en mesa.
Pegasus CAD/CAM 5 Ejes Plus
Añade simulación avanzada y flujos compatibles STL, DWG, DXF e IGES.
Cabina de seguridad integral
Ofrece una alternativa cerrada a la valla estándar para células totalmente cubiertas.
Portaherramientas tipo plato
Permite mecanizar el extremo libre de piezas sujetas por un solo lado cuando el proceso lo requiere.
Aplicaciones habituales
- Patas de sillas
- Patas de mesas
- Patas de sofás
- Componentes complejos de muebles
- Perfiles decorativos y columnas
Selección del modelo
Preguntas frecuentes
¿Qué piezas puede producir el Torno CNC Ultra de 5 Ejes?
Está diseñado para patas de sillas, mesas, sofás y sillones, balaustres, columnas y piezas decorativas que requieran torneado, posicionamiento indexado, fresado angular, taladrado o perfiles dentro de Ø400 × 1.200 mm. La idoneidad final se evalúa con plano, bruto y proceso.
¿Qué aporta el eje A ±90° a la producción?
El quinto eje inclina el husillo ±90°, permitiendo alcanzar caras inclinadas, transiciones y detalles multisuperficie con menos sujeciones. La trayectoria y el acceso se verifican en CAD/CAM según la geometría y la fijación.
¿Cuáles son la capacidad de pieza y las velocidades de los ejes?
La capacidad estándar es de hasta 400 mm de diámetro y 1.200 mm de longitud. Z recorre 1.200 mm a 70 m/min, X recorre 225 mm a 30 m/min e Y trabaja a 20 m/min. El eje directo alcanza 3.000 rpm; los parámetros dependen de la madera, equilibrio y herramienta.
¿Cómo admite distintas operaciones el sistema de cinco herramientas?
El conjunto reúne cuchillas triangular, de copa y superior con husillo de 5,5–6 kW a 24.000 rpm y cinco posiciones preparadas. Admite desbaste, torneado detallado, perfilado, fresado y taladrado con cambios automáticos.
¿Qué opciones de configuración están disponibles?
Las opciones incluyen husillo Hiteco ISO30 de 9,5–11 kW, lijado oscilante y de detalle, sierra circular, cuchilla superior de aluminio, carga automática, mesa de aluminio, soporte tipo plato, Pegasus 5 Ejes Plus y cabina integral. La selección depende de la pieza, operaciones, acabado y ritmo.
¿Cuáles son las dimensiones, potencia y peso de la máquina?
La máquina mide 3.950 × 3.720 × 3.900 mm (155,51 × 146,46 × 153,54 in), tiene 33 kW de potencia instalada y pesa 4.600 kg (10.141 lb). El diseño debe prever valla, servicio, extracción y manejo.
¿Qué datos deben compartirse para evaluar la producción?
Comparta plano o modelo 3D, madera, dimensiones en bruto, geometría final, caras inclinadas, operaciones de torneado, fresado, taladrado, corte o lijado, cantidad diaria y acabado esperado. Una muestra ayuda cuando se requiere validación.
