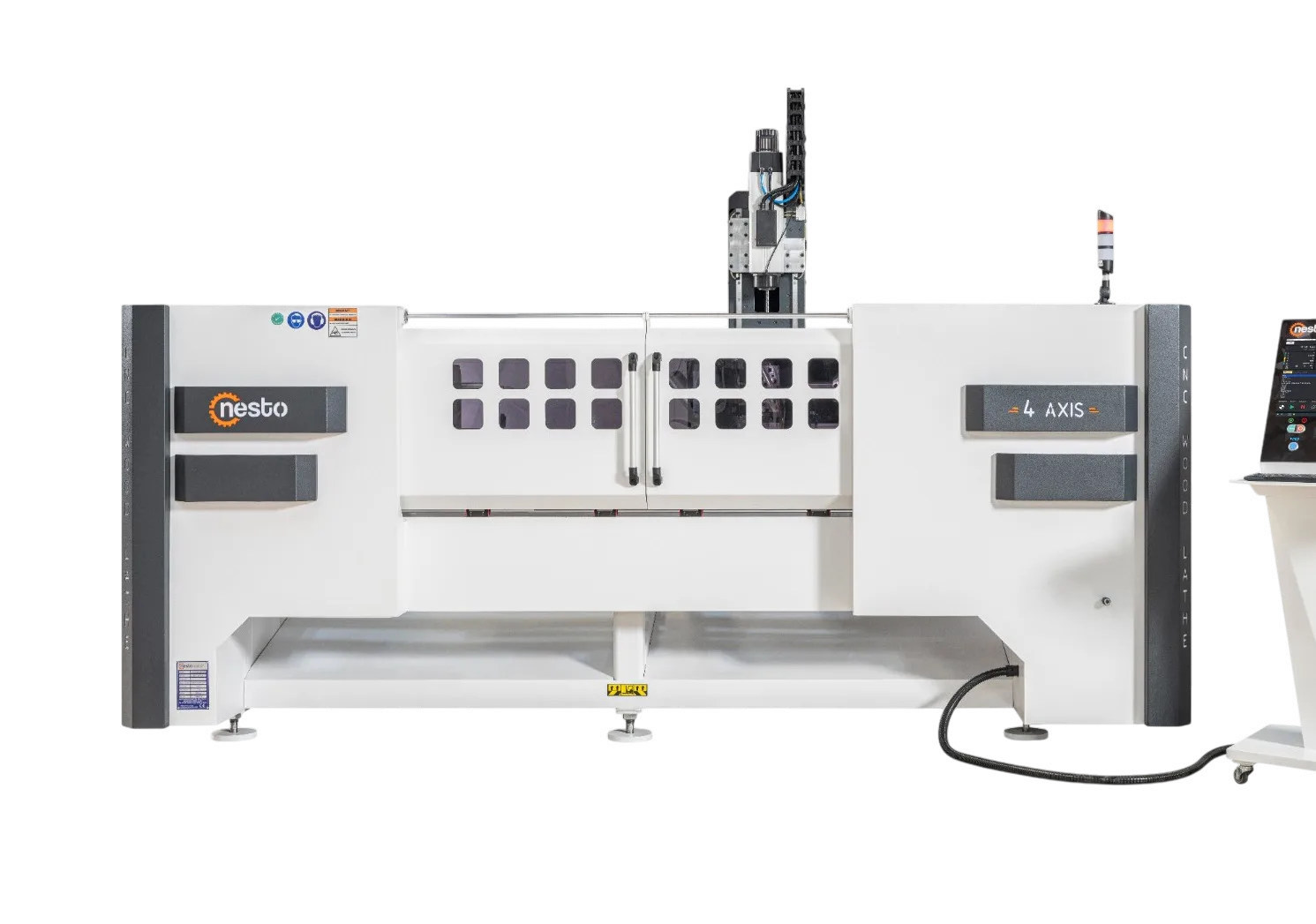

Torno CNC Classic de 4 Eixos para Madeira
Configure a máquina certa para sua produção
Compartilhe os requisitos da peça, do material e da capacidade. Nossa equipe ajudará a definir a configuração adequada da máquina.
- Configuração orientada à aplicação
- Consultoria técnica de vendas
- Planejamento de instalação e assistência
Você pode incluir desenhos das peças e expectativas de produção no formulário de cotação.
Características Gerais e Capacidades de Produção
Produção repetível em 4 eixos para componentes de mobiliário
A 4 Axis Classic combina torneamento controlado, posicionamento indexado e usinagem de alta rotação para pés de cadeiras, mesas, sofás e poltronas, balaústres e peças semelhantes.
Capacidade de trabalho Ø220 × 1.000 mm
A capacidade padrão admite peças até 220 mm de diâmetro e 1.000 mm de comprimento. A adequação final depende do bruto, madeira, perfil e operações.
- Ø 220 mm
- 1,000 mm
- 39.37 in
Eixos servo e rotação direta da peça
Os servos controlam X, Y e Z, enquanto o eixo de rotação direto apoia o posicionamento angular e o torneamento até 4.500 rpm.
Chassi rígido e movimento linear preciso
O corpo reforçado, as guias lineares e os fusos de precisão mantêm estável a referência de usinagem em ciclos repetidos.
Fluxo de torneamento e usinagem com 5 ferramentas
Desbaste, torneamento detalhado, perfilamento longitudinal e operações de spindle são preparados num conjunto coordenado, reduzindo trocas manuais.
Lubrificação automática central em 28 pontos
O sistema ILC distribui lubrificante por 28 pontos em intervalos definidos, apoiando uma rotina consistente.
Medição automática e preparação digital
A medição automática, o controlo por PC e o Pegasus CAD/CAM unem a configuração, preparação 3D e criação do programa num só fluxo.
Especificações Técnicas
| Especificação | Máquina padrão |
|---|---|
| Diâmetro e comprimento máximos da peça | 220 × 1,000 mm8.66 × 39.37 in |
| Unidade de controlo | Baseada em PC · ligação remota · interface amigável |
| Curso do eixo Z | 1,000 mm39.37 in |
| Curso do eixo X | 220 mm8.66 in |
| Velocidade rápida do eixo Z | 70 m/min |
| Velocidade rápida do eixo X | 30 m/min |
| Velocidade rápida do eixo Y | 20 m/min |
| Velocidade de rotação da peça | 4.500 rpm · acionamento direto |
| Potência total instalada | 19 kW |
| Peso da máquina | 3,000 kg |
| Dimensões da máquina (C × L × A) | 3,450 × 1,950 × 2,100 mm135.83 × 76.77 × 82.68 in |
| Unidade de lubrificação | Lubrificação automática ILC · 28 pontos |
| Fixação da peça | Pistão pneumático · 7 bar |
| Ajuste do comprimento da peça | Ajuste pelo comando · sem chave nem parafuso |
| Lâmina de corte de detalhe | Lâmina triangular de aço especial endurecido |
| Lâmina de desbaste | Lâmina copo de aço especial endurecido |
| Lâmina superior de perfilamento | Lâmina superior para perfilamento longitudinal |
| Spindle de usinagem de alta rotação | 4 kW · troca automática · 24.000 rpm · fluxo com 5 ferramentas |
| Software de desenho e produção | Pegasus CAD/CAM de 4 eixos específico para a máquina |
Equipamento Principal Padrão
Controlo do operador baseado em PC
A interface reúne controlo dos eixos, funções, relatórios e acesso remoto numa estação industrial.
Fluxo Pegasus CAD/CAM de 4 eixos
O software específico permite preparação 3D, simulação e geração do programa antes da produção.
Unidades de corte triangular, copo e superior
A lâmina triangular faz detalhes, a copo remove material e a superior realiza o perfilamento longitudinal.
Torneamento direto e fixação pneumática
O eixo direto permite posicionamento indexado e torneamento, com fixação pneumática a 7 bar.
Spindle de alta rotação com troca automática
O spindle de 24.000 rpm com rolamento cerâmico realiza fresagem, furação e detalhes com o sistema de cinco posições.
- 24,000 rpm
- 5 tools
Magazine de 5 posições
Cinco posições preparadas permitem trocas automáticas entre etapas programadas e reduzem a intervenção manual.
Medição automática da ferramenta
A unidade regista a referência da ferramenta antes da usinagem e ajuda a alinhar a geometria programada.
Opções de Configuração
Conjunto spindle Hiteco ISO30
A opção Hiteco oferece 9,5–11 kW, 24.000 rpm, troca ISO30, rolamentos cerâmicos e refrigeração por eletroventilador e ar comprimido.
- 9.5–11 kW
- 24,000 rpm
- ISO30
Unidade de lixamento oscilante
A unidade oscilante acrescenta lixamento na máquina para perfis adequados; abrasivo e parâmetros são definidos conforme madeira e acabamento.
Lâmina superior de alumínio com insertos substituíveis
A lâmina superior opcional usa insertos substituíveis no perfilamento longitudinal e simplifica a renovação do gume.
Pegasus CAD/CAM 4 Eixos Plus
A opção Plus amplia a preparação digital com simulação 3D e fluxos para geometrias STL, DWG, DXF e IGES suportadas.
- STL
- DWG
- DXF
- IGES
Aplicações típicas
- Pés de cadeiras
- Pés de mesas
- Pés de sofás
- Peças torneadas de madeira maciça
- Componentes de marcenaria
Seleção do modelo
Perguntas frequentes
Que peças o Torno CNC Classic de 4 Eixos pode produzir?
Foi concebido para pés de cadeiras, mesas, sofás e poltronas, balaústres e componentes de madeira maciça que exijam torneamento, detalhes indexados, rasgos, furos ou perfis dentro de Ø220 × 1.000 mm. A adequação final é avaliada pelo desenho, bruto e processo.
Qual é a capacidade máxima e a rotação da peça?
A capacidade padrão é de até 220 mm de diâmetro e 1.000 mm de comprimento. O eixo direto permite torneamento até 4.500 rpm. A rotação adequada depende da madeira, equilíbrio do bruto, diâmetro, perfil e ferramenta.
Que operações o sistema de cinco ferramentas suporta?
O conjunto reúne lâmina triangular de detalhe, lâmina copo de desbaste, lâmina superior e spindle de 24.000 rpm num fluxo de cinco posições. Permite desbaste, torneamento detalhado, perfilamento, fresagem e furação com menos trocas manuais.
Como são medidos os utensílios e posicionada a peça?
A unidade automática regista a referência da ferramenta antes da usinagem. A rotação direta permite posicionamento angular indexado, o sistema pneumático de 7 bar fixa a peça e o comprimento é ajustado pelo controlo sem chave nem parafuso.
O que oferece o Pegasus CAD/CAM de 4 eixos?
O fluxo específico suporta preparação 3D, simulação e geração do programa antes da produção. A configuração Plus opcional acrescenta simulação avançada e fluxos para ficheiros STL, DWG, DXF e IGES suportados.
Quais são as dimensões, potência e peso da máquina?
A máquina mede 3.450 × 1.950 × 2.100 mm (135,83 × 76,77 × 82,68 in), tem 19 kW de potência instalada e pesa 3.000 kg (6.614 lb). O layout deve prever serviço, extração e movimentação de material.
Que dados devem ser enviados para avaliar a produção?
Envie desenho ou modelo 3D, espécie de madeira, dimensões do bruto, geometria final, operações de torneamento, fresagem, furação ou lixamento, quantidade diária e qualidade superficial esperada. Uma amostra física ajuda quando é necessária validação.
